Ajuste de Instrumento de Medição: O que é, Tipos e Quando Realizar
O ajuste de instrumento de medição é uma das atividades mais importantes na rotina de laboratórios de calibração e no controle metrológico industrial. Após a calibração identificar desvios, é o ajuste que corrige o instrumento para que ele volte a fornecer medições confiáveis dentro das especificações.
Neste artigo, vamos explorar em detalhes o que é o ajuste de instrumento de medição, os diferentes tipos, quando realizá-lo e qual a relação com a calibração e a confirmação metrológica.
O que é Ajuste de Instrumento de Medição?
Conforme o VIM 2012 (Vocabulário Internacional de Metrologia — JCGM 200:2012), o ajuste de instrumento de medição é definido como o “conjunto de operações realizadas em um sistema de medição, de modo que ele forneça indicações prescritas correspondentes a determinados valores de uma grandeza a ser medida”.
Em linguagem mais acessível: é o procedimento que faz o instrumento “acertar” suas leituras. Quando um termômetro indica 100,3 °C ao medir água fervendo a nível do mar (quando deveria indicar 100,0 °C), o ajuste corrige esse desvio de 0,3 °C.
É fundamental entender que o ajuste não é o mesmo que calibração. A calibração apenas determina os erros do instrumento. O ajuste é a ação corretiva que pode ser realizada após a calibração.
Diferença entre Ajuste e Calibração
Esta distinção é essencial para profissionais da área:
- Calibração: Operação que estabelece a relação entre os valores indicados pelo instrumento e os valores de referência correspondentes. Resultado: conhecimento dos erros e incertezas.
- Ajuste: Operação que modifica o instrumento para que suas indicações correspondam aos valores de referência. Resultado: correção dos desvios identificados na calibração.
Na prática, o fluxo correto é: calibrar → avaliar → ajustar (se necessário) → recalibrar para confirmar que o ajuste foi eficaz.

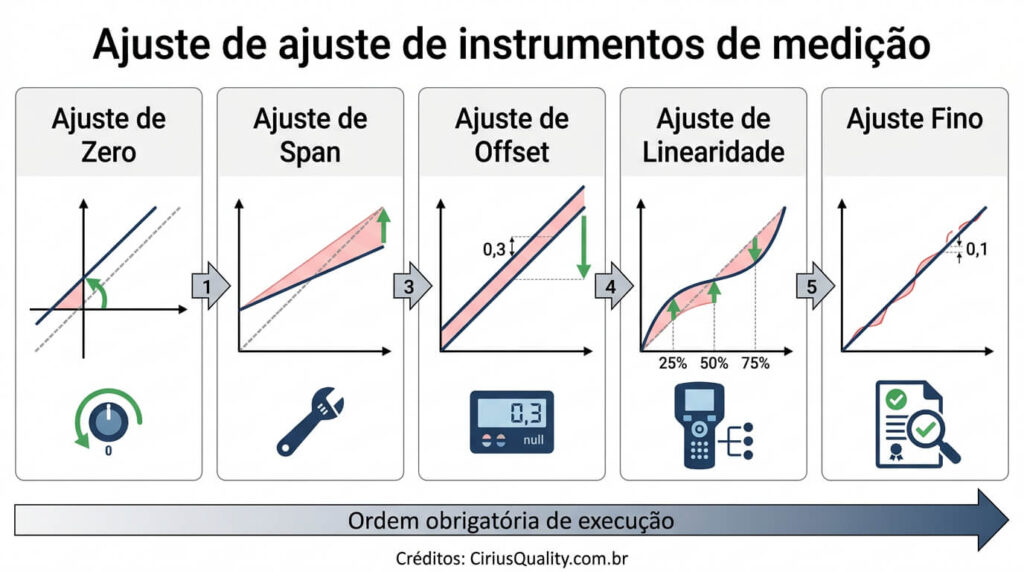

Tipos de Ajuste de Instrumento de Medição
Ajuste de Zero
O ajuste de zero corrige o desvio quando o instrumento deveria indicar zero mas apresenta uma leitura diferente. É o tipo mais comum e geralmente o primeiro a ser realizado. Exemplos: zerar uma balança sem carga, ajustar o zero de um manômetro em pressão atmosférica.
Ajuste de Span (Amplitude)
O ajuste de span corrige o fator de escala do instrumento, garantindo que a indicação no final da faixa de medição esteja correta. Se um transmissor de pressão 0-10 bar indica 9,8 bar quando a pressão real é 10,0 bar, o ajuste de span corrige essa diferença.
Ajuste de Linearidade
O ajuste de linearidade atua em múltiplos pontos ao longo da faixa de medição. É necessário quando o instrumento apresenta desvios diferentes em diferentes pontos da escala — por exemplo, mede corretamente em 25% da faixa mas apresenta erro em 75%.
Ajuste de Offset
O ajuste de offset compensa um desvio sistemático constante. Diferente do ajuste de zero (que atua apenas no ponto zero), o offset afeta toda a faixa de medição igualmente. Como se toda a curva de resposta do instrumento estivesse deslocada por um valor fixo.
Ajuste Fino
O ajuste fino é uma correção de precisão realizada após os ajustes grosseiros (zero e span). Utilizado para otimizar a resposta do instrumento em pontos específicos da faixa, buscando a menor incerteza possível.
Quando Realizar o Ajuste
O ajuste de instrumento de medição deve ser realizado nas seguintes situações:
- Após calibração com desvios fora dos critérios: Quando os erros encontrados na calibração excedem os limites de aceitação definidos pela organização.
- Confirmação metrológica: Como parte do processo de confirmação metrológica conforme a ISO 10012:2003, que exige que o equipamento atenda aos requisitos metrológicos para o uso pretendido.
- Antes do uso inicial: Novos instrumentos podem necessitar de ajuste para atender às especificações do processo onde serão utilizados.
- Após manutenção ou reparo: Qualquer intervenção mecânica ou eletrônica pode afetar a calibração do instrumento.
- Deriva identificada: Quando o monitoramento do histórico de calibração identifica uma tendência de deriva que pode levar o instrumento para fora dos limites.
Procedimento de Ajuste na Prática
O procedimento típico de ajuste de instrumento de medição segue estas etapas:
- Calibração inicial: Determinar os erros atuais do instrumento em pontos definidos da faixa.
- Avaliação: Comparar os erros com os critérios de aceitação. Se todos estiverem dentro dos limites, o ajuste não é necessário.
- Ajuste de zero: Corrigir o ponto zero do instrumento.
- Ajuste de span: Corrigir o ponto final da faixa.
- Ajuste de linearidade: Se necessário, corrigir pontos intermediários.
- Calibração de verificação: Recalibrar para confirmar que os ajustes foram eficazes.
- Registro: Documentar todos os valores antes e depois do ajuste no certificado de calibração.
Cuidados Importantes
- Registrar valores antes do ajuste: É obrigatório pela ISO 17025 registrar as indicações “como encontrado” antes de qualquer ajuste.
- Selo de proteção: Muitos instrumentos possuem lacres ou selos que impedem ajustes não autorizados. Quebrá-los pode invalidar garantias.
- Competência técnica: O ajuste deve ser realizado por pessoal qualificado, com treinamento específico no tipo de instrumento.
- Rastreabilidade: Os padrões de referência utilizados no ajuste devem ser rastreáveis metrologicamente ao SI.
Ajuste e a Norma ISO 10012
A ISO 10012:2003 (Sistemas de Gestão de Medição) estabelece que o ajuste faz parte do processo de confirmação metrológica. A norma exige que os equipamentos de medição sejam ajustados quando necessário para garantir que atendam aos requisitos metrológicos do processo de medição para o qual são utilizados.
Perguntas Frequentes
Todo instrumento calibrado precisa ser ajustado?
Não. O ajuste só é necessário quando os erros identificados na calibração excedem os critérios de aceitação. Se o instrumento está dentro das especificações, basta registrar os resultados da calibração e aplicar correções quando necessário.
O ajuste elimina a incerteza de medição?
Não. O ajuste reduz os erros sistemáticos do instrumento, mas a incerteza de medição permanece. Após o ajuste, é necessária uma nova calibração para determinar a incerteza residual.
Quem pode realizar o ajuste de instrumento?
O ajuste deve ser realizado por profissionais qualificados, preferencialmente em laboratórios acreditados. A competência do pessoal é um requisito da ABNT NBR ISO/IEC 17025:2017.
Qual a diferença entre ajuste e regulagem?
Na metrologia, ambos os termos se referem à mesma operação. O VIM utiliza o termo “ajuste” como padrão. “Regulagem” é mais comum na linguagem coloquial industrial.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine as técnicas de ajuste e calibração de instrumentos com os cursos especializados da Cirius Quality:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda na prática os procedimentos de calibração e ajuste, do planejamento à emissão de certificados, incluindo ajuste de zero, span e linearidade.
- Curso Online Análise de Certificado de Calibração — Entenda como interpretar os resultados de calibração e decidir se o instrumento precisa de ajuste com base nos critérios de aceitação.
- Curso Online de Metrologia — Fundamentos metrológicos essenciais para entender conceitos como erro, incerteza, rastreabilidade e ajuste conforme o VIM.
Conclusão
O ajuste de instrumento de medição é uma etapa fundamental para garantir a confiabilidade das medições em laboratórios e processos industriais. Saber quando e como ajustar corretamente um instrumento é uma competência essencial para profissionais de calibração e metrologia.
Para aprofundar seus conhecimentos em ajuste e calibração de instrumentos, conheça os cursos e serviços de consultoria da Cirius Quality. Com mais de 40 anos de experiência, ajudamos organizações a alcançar excelência em gestão da qualidade.
