A banda passante (bandwidth) é a faixa de frequências que um instrumento de medição, sistema de aquisição de dados, filtro ou amplificador é capaz de processar mantendo a fidelidade do sinal. É um parâmetro fundamental em instrumentação eletrônica, controle de processos e qualquer sistema que lida com sinais variantes no tempo.

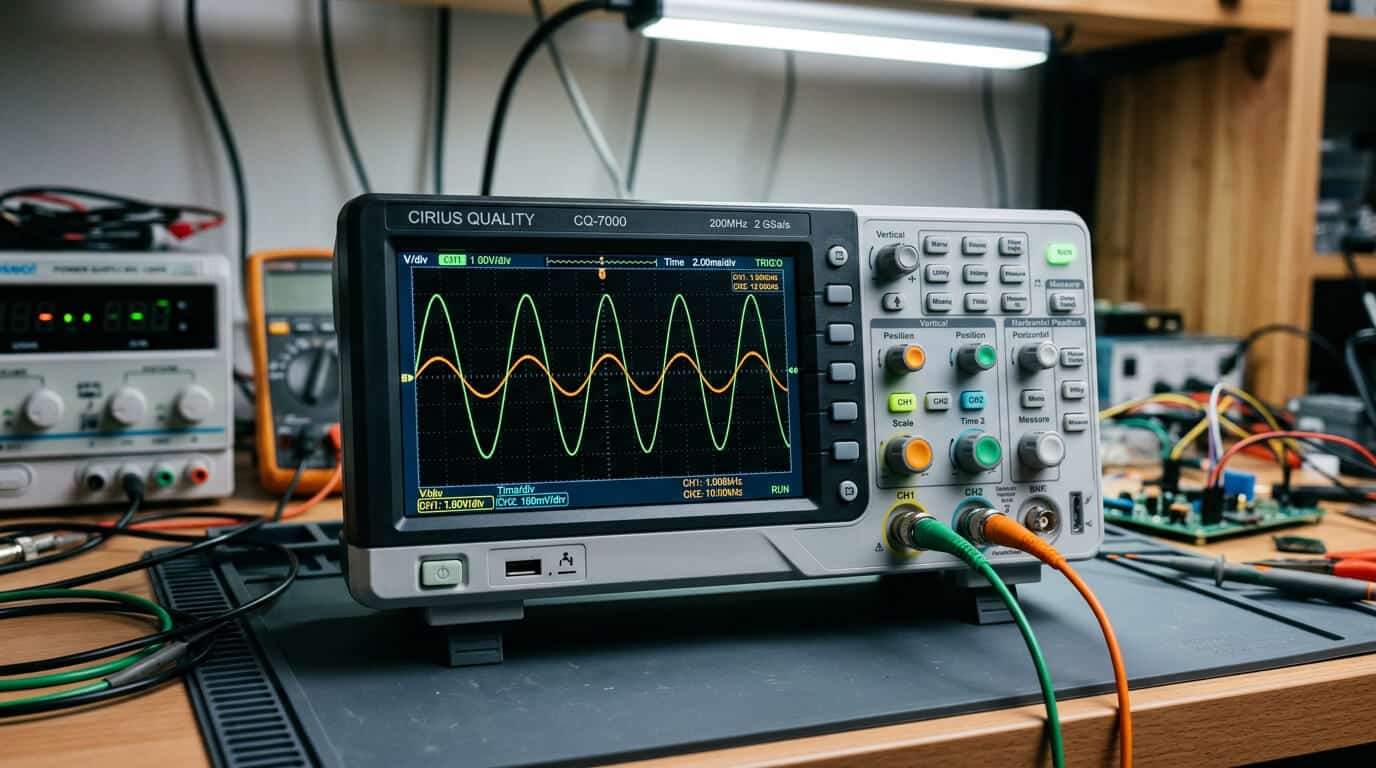

Quando um osciloscópio é especificado com banda passante de 100 MHz, isso significa que ele pode medir sinais com frequências até esse valor sem atenuação significativa. Acima dessa frequência, a amplitude indicada será progressivamente menor que a real, comprometendo a exatidão da medição.

Compreender o conceito de banda passante é essencial para profissionais de instrumentação, calibração elétrica, sistemas de controle e medições dinâmicas, pois afeta diretamente a capacidade do sistema em capturar e reproduzir sinais com fidelidade.

Definição Técnica

Matematicamente, a banda passante é definida pela diferença entre as frequências de corte superior (f_H) e inferior (f_L) do sistema:

Banda Passante = f_H − f_L

As frequências de corte são tipicamente definidas como aquelas em que o sinal sofre atenuação de 3 dB (decibéis), correspondendo a:

• Redução de 50% na potência do sinal
• Redução de aproximadamente 70,7% (1/√2) na amplitude

Esse critério é amplamente adotado por convenção internacional, mas em algumas aplicações específicas podem ser usados critérios diferentes (1 dB, 6 dB, 20 dB).

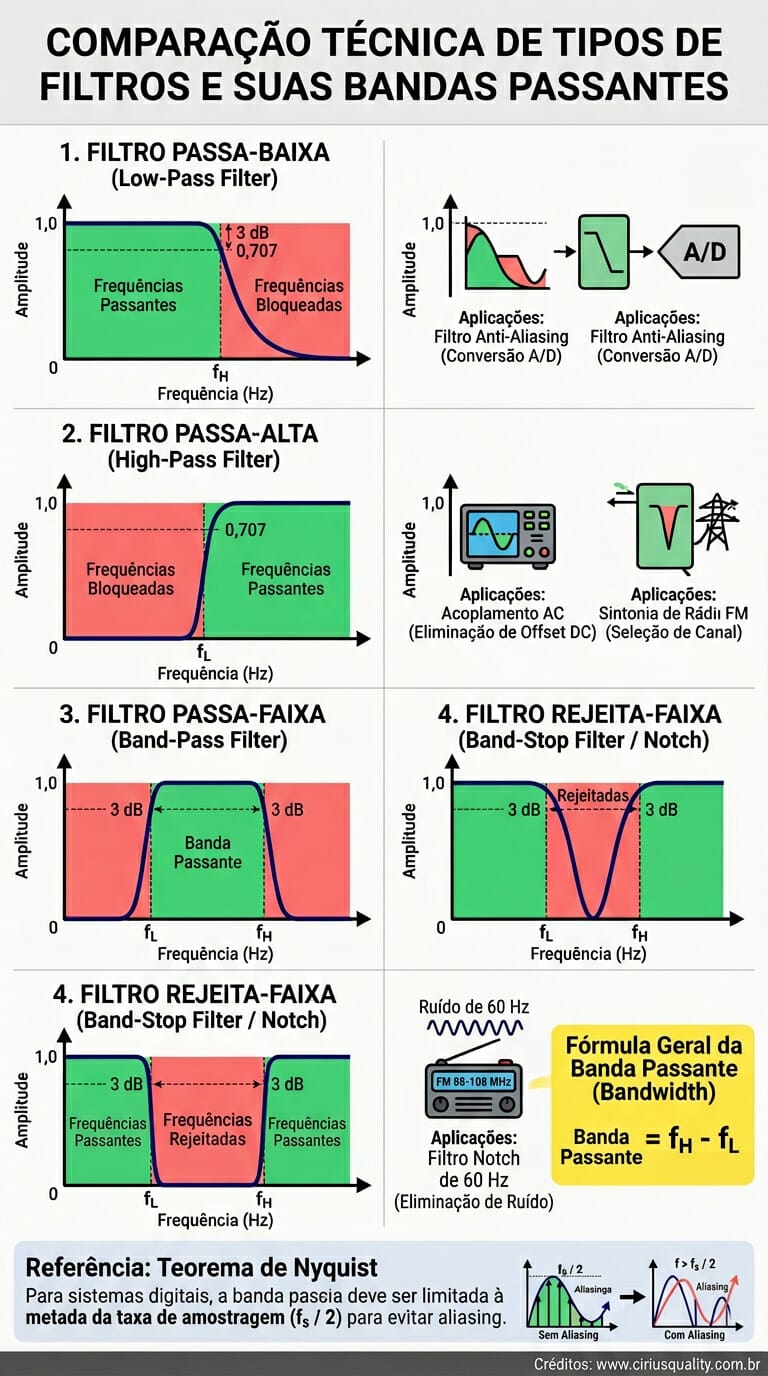

Tipos de Banda Passante

Conforme o comportamento do sistema em diferentes faixas de frequência, classificam-se em quatro tipos principais:

Filtro Passa-Baixa (Low-Pass)

Permite passagem de frequências de zero (DC) até a frequência de corte f_H, atenuando frequências acima desse valor. Aplicações típicas:

• Filtragem de ruído de alta frequência
• Anti-aliasing antes de digitalização
• Suavização de sinais
• Recuperação de sinais DC e baixa frequência

Filtro Passa-Alta (High-Pass)

Permite passagem de frequências acima de f_L, atenuando componentes de baixa frequência e DC. Aplicações:

• Eliminação de offset DC
• Acoplamento AC em osciloscópios
• Detecção de transientes rápidos
• Análise de vibração mecânica

Filtro Passa-Faixa (Band-Pass)

Permite passagem de frequências entre f_L e f_H, atenuando ambos os extremos. Aplicações:

• Sintonização de rádio e telecomunicações
• Análise espectral seletiva
• Isolamento de componentes específicos
• Equalização de áudio

Filtro Rejeita-Faixa (Notch ou Band-Stop)

Bloqueia frequências em uma faixa específica, permitindo as demais. Aplicação clássica: eliminação de ruído de 60 Hz da rede elétrica.

Importância em Instrumentação Eletrônica

Resposta Dinâmica

A banda passante determina diretamente a velocidade com que o instrumento responde a variações no sinal. Quanto maior a banda, mais rápida a resposta a transientes.

Fidelidade do Sinal

Sinais com componentes fora da banda passante do instrumento serão distorcidos. Por exemplo, uma onda quadrada contém harmônicas de alta frequência; se o instrumento tem banda insuficiente, os cantos da onda quadrada aparecerão arredondados.

Filtragem de Ruído

Banda restrita pode ser benéfica para filtrar ruído fora da faixa de interesse, melhorando a relação sinal/ruído (SNR). Em medições de baixos níveis, isso é frequentemente crítico.

Análise Espectral

Em analisadores de espectro, a banda passante define a faixa de frequências que pode ser analisada e a resolução espectral disponível.

Tempo de Resposta

Banda passante e tempo de subida (rise time) são inversamente relacionados. Para banda passante de 1 GHz, o tempo de subida típico é cerca de 0,35 ns:

Tempo de Subida (10% a 90%) ≈ 0,35 / Banda Passante

Aplicações Típicas

Multímetros e Osciloscópios

A banda passante define a capacidade de medir sinais rápidos:

• Multímetros DC: Banda muito limitada (DC até alguns Hz)
• Multímetros True-RMS: Banda até 100 kHz em modelos comuns, alguns chegam a 1 MHz
• Osciloscópios entry-level: 50 a 100 MHz
• Osciloscópios profissionais: 500 MHz a 1 GHz
• Osciloscópios de bancada de alta gama: 4 GHz a 100 GHz

Sensores de Vibração

Acelerômetros possuem banda passante específica que define a faixa de frequências de vibração detectáveis:

• Acelerômetros piezelétricos: 1 Hz a 30 kHz tipicamente
• Acelerômetros MEMS: DC a alguns kHz
• Vibrômetros laser: Banda extensa de poucos Hz a centenas de kHz

Filtros Analógicos e Digitais

Componentes de processamento de sinais com banda passante projetada para a aplicação:

• Filtros de alimentação para reduzir ruído
• Filtros anti-aliasing em sistemas digitais
• Filtros de equalização em áudio
• Filtros adaptativos em telecomunicações

Amplificadores Eletrônicos

A banda passante define a fidelidade da amplificação:

• Amplificadores de áudio: 20 Hz a 20 kHz (faixa audível)
• Amplificadores DC: DC a centenas de kHz
• Amplificadores RF: faixas específicas conforme aplicação

Sistemas de Aquisição de Dados

A banda passante deve ser compatível com a taxa de amostragem para evitar aliasing. Sistemas de alta performance combinam:

• Filtro anti-aliasing analógico antes do conversor
• Conversor A/D de alta velocidade
• Processamento digital adicional pós-conversão

Banda Passante e Teorema de Nyquist

Em sistemas digitais, a relação entre banda passante e taxa de amostragem é regida pelo Teorema de Nyquist-Shannon:

Frequência de Nyquist = Taxa de Amostragem / 2

Para evitar aliasing (interpretação errada de altas frequências como baixas), a banda passante do sinal de entrada deve ser limitada à frequência de Nyquist. Isso é normalmente garantido com:

• Filtro anti-aliasing analógico: Atenua frequências acima da Nyquist antes da digitalização
• Sobreamostragem: Amostrar a taxas muito maiores que o necessário, simplificando o filtro
• Conversores sigma-delta: Combinam sobreamostragem com filtros digitais

Sem essas precauções, sinais reais de alta frequência aparecerão como sinais espúrios de baixa frequência no resultado, comprometendo a análise.

Banda Passante na Calibração

Em calibrações de equipamentos eletrônicos, a banda passante é uma característica metrológica que deve ser:

Verificada nos Pontos de Corte

Determinar experimentalmente as frequências f_L e f_H onde a atenuação atinge -3 dB. Isso é feito injetando sinais de amplitude conhecida em diferentes frequências e medindo a saída.

Avaliada na Planicidade

Verificar se na faixa central da banda passante a resposta é plana (sem oscilações). Variações na banda principal indicam problemas de qualidade do sistema.

Documentada no Certificado

Resultados devem ser apresentados no certificado de calibração com:

• Frequências de corte medidas
• Critério aplicado (3 dB, 1 dB, etc.)
• Planicidade na banda principal
• Comportamento fora da banda

Considerada na Incerteza

A banda passante limita a exatidão de medições de sinais variáveis. A incerteza Tipo B associada deve ser quantificada conforme a aplicação.

Como Selecionar Banda Passante Adequada

A escolha de banda passante adequada requer análise criteriosa:

Análise da Frequência do Sinal

Identificar a frequência máxima do sinal de interesse. Para ondas senoidais puras, basta a frequência fundamental. Para sinais complexos, considerar harmônicas relevantes.

Regra Prática para Sinais Complexos

Para reproduzir adequadamente um sinal com componentes não senoidais (pulsos, ondas quadradas), a banda passante deve ser pelo menos 5 a 10 vezes a frequência fundamental.

Para Análise de Tempo de Subida

Para medir corretamente um pulso com tempo de subida t_r:

Banda Necessária ≈ 0,35 / t_r

Considerar Ruído e Filtragem

Banda mais ampla traz mais ruído. Em aplicações de baixo nível de sinal, banda restrita pode ser benéfica para melhorar a relação sinal/ruído.

Custo

O custo dos instrumentos cresce significativamente com a banda passante. Não superdimensionar é importante para custo-benefício adequado.

Erros Comuns Envolvendo Banda Passante

• Banda insuficiente: Atenua harmônicas importantes, distorcendo sinais
• Banda excessiva: Adiciona ruído desnecessário ao medição
• Não considerar Teorema de Nyquist: Causa aliasing em sistemas digitais
• Confundir banda com taxa de amostragem: São conceitos relacionados mas distintos
• Ignorar tempo de subida: Para medições de pulsos rápidos, banda pode ser limitante
• Não documentar limitações: Banda fora da especificação deve ser comunicada

Perguntas Frequentes

Banda passante é o mesmo que taxa de amostragem?

Não. Banda passante refere-se à faixa de frequências analógicas que o sistema processa adequadamente. Taxa de amostragem refere-se à frequência com que sinais analógicos são digitalizados em sistemas digitais. Estão relacionados pelo Teorema de Nyquist (taxa de amostragem deve ser pelo menos o dobro da banda passante), mas são conceitos distintos.

Como verificar a banda passante de um instrumento?

Aplicar sinais senoidais de amplitude constante em frequências variáveis (varredura) e medir a amplitude na saída. As frequências onde a amplitude cai 3 dB (a aproximadamente 70,7% do valor máximo) são as frequências de corte.

Por que o critério de 3 dB?

O critério de 3 dB foi adotado por convenção porque corresponde à redução de 50% na potência do sinal (3 dB de atenuação = 0,5 em potência). É um ponto facilmente identificável e fisicamente significativo. Outras convenções (1 dB, 6 dB) existem para aplicações específicas.

Banda passante varia com a temperatura?

Sim. Componentes eletrônicos têm parâmetros que variam com a temperatura, podendo causar pequenas variações na banda passante. Em aplicações críticas, especificações são dadas para faixa de temperatura específica e instrumentos são calibrados em ambientes controlados.
