A banda de tolerância é o intervalo de valores admissíveis dentro dos quais uma característica medida (dimensão, massa, pressão, temperatura, ou qualquer outra grandeza) é considerada aceitável. Define os limites superior e inferior em torno de um valor nominal ou de referência, dentro dos quais o produto, processo ou medição é classificado como conforme.

Em qualquer atividade industrial, laboratorial ou de calibração, a banda de tolerância é o critério fundamental que diferencia “aprovado” de “rejeitado”. Quando uma peça mecânica é especificada com 100 mm ± 0,1 mm, qualquer dimensão entre 99,9 e 100,1 mm é considerada dentro da tolerância. Valores fora desse intervalo são considerados não conformes.

Compreender o conceito de banda de tolerância, seus tipos, formas de expressão e como aplicá-la considerando a incerteza de medição é competência essencial para profissionais de qualidade, metrologia, projeto e fabricação.

Definição Técnica

A banda de tolerância é matematicamente definida pelos limites superior (USL — Upper Specification Limit) e inferior (LSL — Lower Specification Limit) em torno do valor nominal ou alvo:

Banda de Tolerância = USL − LSL

Por exemplo, em uma especificação 100 mm ± 0,1 mm:

• USL = 100,1 mm
• LSL = 99,9 mm
• Banda de tolerância = 0,2 mm

Esse intervalo de 0,2 mm é a margem total permitida para a variação da característica.

Formas de Expressar Tolerância

As tolerâncias podem ser expressas de diferentes formas conforme o contexto:

Tolerância Simétrica (Bilateral Igual)

O valor nominal está no centro da banda. Forma mais comum em manufatura:

• Exemplo: 100 mm ± 0,1 mm
• Banda: 99,9 a 100,1 mm
• Largura: 0,2 mm

Tolerância Assimétrica (Bilateral Desigual)

Variações permitidas para mais e para menos são diferentes:

• Exemplo: 100 mm +0,15/-0,05 mm
• Banda: 99,95 a 100,15 mm
• Largura: 0,2 mm

Tolerância Unilateral

Apenas um sentido de variação é permitido:

• Exemplo: 100 mm +0,2/-0 mm
• Banda: 100 a 100,2 mm
• Comum em ajustes de precisão

Faixa Explícita

Indica diretamente os valores mínimo e máximo:

• Exemplo: 99,9 a 100,1 mm
• Sem necessidade de cálculo
• Comum em especificações químicas e farmacêuticas

Tolerância Percentual

Expressa como percentual do valor nominal ou span:

• Exemplo: ±1% do valor nominal
• Comum em instrumentos elétricos

Tolerância em Algarismos Significativos

Expressa pelo último dígito significativo:

• Exemplo: 100,0 mm (subentende ±0,05 mm)

Tipos de Tolerância em Engenharia

Tolerância Dimensional

Aplicada a medidas geométricas básicas como comprimento, largura, altura, diâmetro. Comum em desenhos técnicos de peças mecânicas.

Tolerância de Forma

Conforme ISO 1101, especifica desvios admissíveis de forma geométrica:

• Planeza: Desvio de uma superfície em relação ao plano ideal
• Retitude: Desvio de uma linha em relação à reta ideal
• Circularidade: Desvio de um círculo em relação à forma ideal
• Cilindricidade: Desvio de um cilindro em relação à forma ideal

Tolerância de Orientação

• Paralelismo: Desvio em relação ao paralelo ideal
• Perpendicularidade: Desvio em relação ao ângulo de 90°
• Inclinação: Desvio de um ângulo especificado

Tolerância de Posição

• Concentricidade: Desvio do centro de um elemento em relação a outro
• Simetria: Desvio em relação a um plano de simetria
• Posição: Localização de um elemento no espaço

Tolerância de Batimento

• Batimento radial: Variação durante rotação em torno de eixo
• Batimento axial: Variação na direção do eixo de rotação

Tolerância Funcional

Definida pela função do componente, considerando intercambiabilidade, montagem e desempenho durante o uso.

Banda de Tolerância na Calibração de Instrumentos

Em calibração, a banda de tolerância tem aplicação direta na declaração de conformidade do instrumento:

Como Especificação do Instrumento

A classe de exatidão do instrumento define a banda de tolerância:

• Manômetro classe 0,5%: Tolerância de ±0,5% do span. Em manômetro de 0-10 bar = ±0,05 bar
• Multímetro classe 0,1%: Tolerância de ±0,1% da leitura
• Balança Classe II: Tolerâncias específicas conforme OIML R 76

Como Critério de Aceitação

Após a calibração, comparam-se os erros encontrados com a banda de tolerância:

• Erros dentro da banda → Instrumento conforme (apto)
• Erros fora da banda → Instrumento não conforme (não apto)
• Erros próximos do limite → Considerar incerteza de medição (banda de guarda)

Documentação no Certificado

O certificado de calibração deve indicar claramente:

• A banda de tolerância utilizada como referência
• Os erros encontrados em cada ponto
• A incerteza expandida das medições
• A regra de decisão aplicada
• O status final de conformidade

Banda de Tolerância vs Incerteza de Medição

É fundamental distinguir esses dois conceitos:

• Banda de tolerância: Limite especificado para aceitação. Definido por projeto, normas ou contrato
• Incerteza de medição: Limitação metrológica intrínseca ao processo de medição. Define o quanto não sabemos sobre o valor real

A relação entre ambos é crítica para decisões de conformidade adequadas. A regra dos 4:1 estabelece que a incerteza de medição deve ser pelo menos 4 vezes menor que a banda de tolerância:

TUR (Test Uncertainty Ratio) = Banda de Tolerância / Incerteza Expandida ≥ 4

Ratios menores que 4:1 comprometem a confiabilidade da decisão de conformidade. Setores rigorosos (farmacêutico, aeroespacial) podem exigir ratios de 10:1 ou maiores.

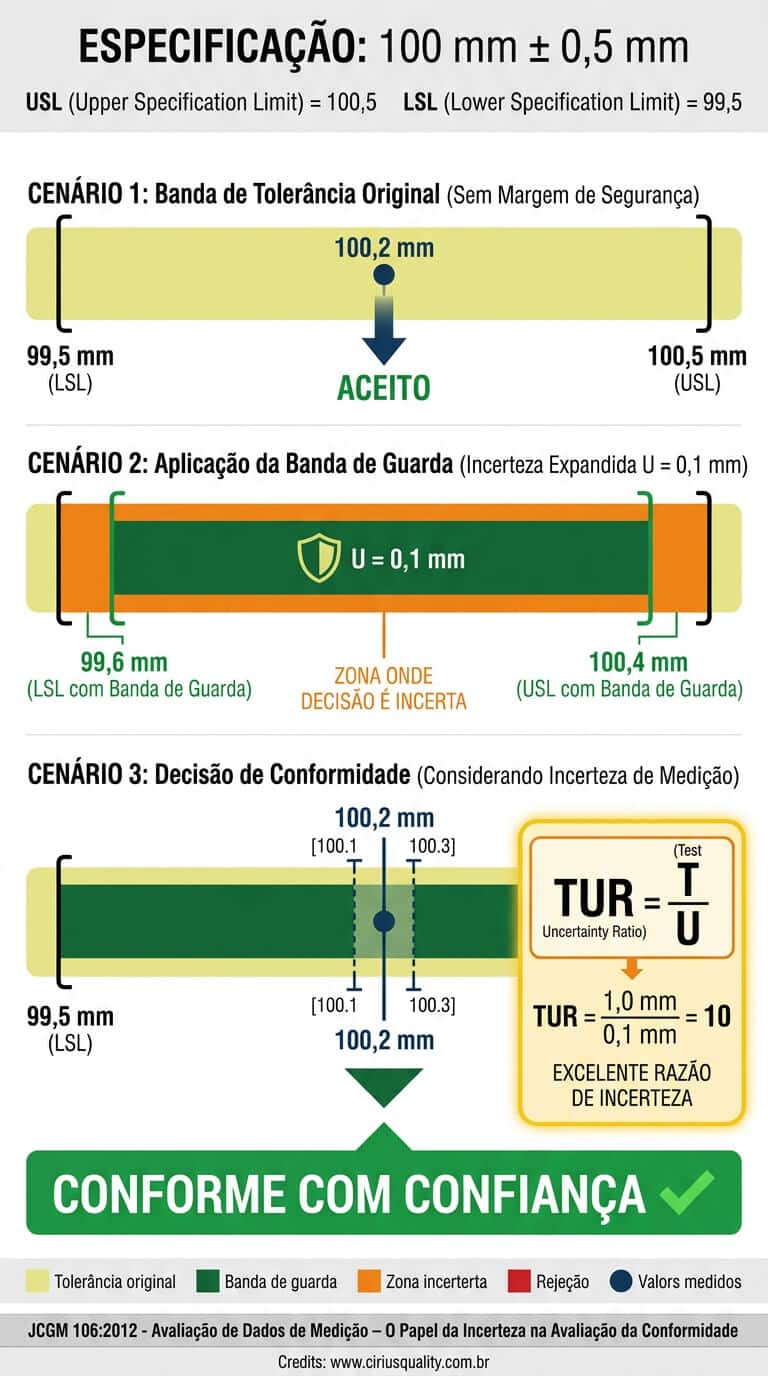

Banda de Guarda

Em decisões rigorosas de conformidade, aplica-se uma banda de guarda (guard band) que reduz a banda de tolerância considerando a incerteza expandida da medição.

Conforme JCGM 106:2012, a banda de guarda é calculada subtraindo a incerteza expandida (U) dos limites originais:

• USL com banda de guarda: USL − U
• LSL com banda de guarda: LSL + U

Exemplo: Tolerância de 100 mm ± 0,5 mm, incerteza U = 0,1 mm. Banda de guarda: 99,6 a 100,4 mm. Apenas medições dentro dessa banda mais estreita são consideradas conformes com alta confiança estatística.

Importância da Banda de Tolerância

Padronização e Intercambiabilidade

Permite produção em larga escala com peças que podem ser substituídas sem ajustes individuais. Fundamental para a indústria automobilística, aeroespacial e eletrônica.

Controle de Qualidade

Fornece critério objetivo para inspeção e decisão de aceitação ou rejeição. Permite uso de cartas de controle e estatística.

Equilíbrio de Custos

Tolerâncias menores aumentam significativamente os custos de produção. Definir tolerâncias adequadas (nem muito apertadas nem muito frouxas) é arte da engenharia.

Funcionalidade do Produto

Garante que componentes funcionarão corretamente quando montados, considerando o acúmulo de tolerâncias (tolerance stack-up).

Segurança

Em aplicações críticas (aeroespacial, médica, nuclear), bandas de tolerância apertadas são essenciais para garantir desempenho seguro do produto.

Comércio Internacional

Padronização das tolerâncias por normas (ISO, ANSI, DIN) facilita comércio internacional e cooperação técnica entre países.

Como Definir Bandas de Tolerância Adequadas

Análise Funcional

Começar pela função do componente. Quanta variação a função tolera sem comprometimento? Tolerâncias devem ser baseadas em requisitos reais, não em hábitos arbitrários.

Capacidade do Processo

Considerar a capacidade dos processos de fabricação disponíveis. Usar índices Cp e Cpk para garantir que a manufatura é capaz de cumprir as tolerâncias especificadas.

Custos x Benefícios

Avaliar o custo de tolerâncias mais apertadas vs o ganho funcional. Curvas de custo crescem exponencialmente quando tolerâncias se aproximam dos limites tecnológicos.

Capacidade de Medição

Considerar a capacidade dos sistemas de medição disponíveis. Tolerâncias inferiores à capacidade de medição geram custos sem ganho real.

Normas Aplicáveis

Verificar normas ISO, ANSI, DIN, JIS aplicáveis ao setor. Usar tolerâncias padronizadas quando possível para facilitar comunicação técnica e fornecimento.

Análise de Tolerâncias (Tolerance Stack-up)

Em montagens complexas, considerar como tolerâncias individuais se acumulam. Métodos analíticos (worst case) ou estatísticos (RSS) podem ser usados.

Erros Comuns na Aplicação de Tolerâncias

• Tolerâncias arbitrárias: Definidas sem análise funcional ou da capacidade de processo
• Tolerâncias muito apertadas: Aumentam custos sem ganho funcional
• Ignorar incerteza de medição: Pode resultar em aceitar produtos não conformes ou rejeitar conformes
• Não considerar acúmulo: Em montagens, tolerâncias individuais podem somar para causar não conformidade
• Aplicar regra dos 4:1 mecanicamente: Setores específicos podem exigir ratios maiores
• Ignorar normas aplicáveis: Usar tolerâncias não padronizadas dificulta comércio e cooperação
• Tolerâncias excessivamente assimétricas: Sem justificativa funcional clara

Perguntas Frequentes

Como definir a banda de tolerância correta para minha aplicação?

Comece pela análise funcional: quanta variação a aplicação tolera? Verifique a capacidade do processo de fabricação disponível. Considere normas aplicáveis ao setor. Aplique a regra dos 4:1 entre tolerância e incerteza de medição. Documente a justificativa para futuras revisões.

Posso ter banda de tolerância maior que o erro encontrado mas ainda assim ser não conforme?

Sim, se a regra de decisão aplicada considerar a incerteza de medição (banda de guarda). Quando a incerteza expandida ultrapassa os limites de tolerância, mesmo valores aparentemente dentro podem ser declarados não conformes para garantir confiança estatística.

Tolerâncias menores sempre são melhores?

Não. Tolerâncias devem ser adequadas à função, não menores que o necessário. Tolerâncias excessivamente apertadas aumentam custos exponencialmente sem agregar valor funcional. O equilíbrio entre exatidão e custo é arte da engenharia.

Como tratar tolerâncias em desenhos antigos sem revisões?

Verificar se as tolerâncias atendem aos requisitos atuais e à capacidade de fabricação. Se inadequadas, propor revisões formais. Em produtos legados, manter tolerâncias originais por questões de intercambiabilidade pode ser necessário.

Aprenda Mais com os Cursos Online da Cirius Quality

Domine o conceito de banda de tolerância e sua aplicação em metrologia com os cursos especializados:

• Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda a aplicar bandas de tolerância em decisões de conformidade durante calibrações.
• Curso Online Análise de Certificado de Calibração — Saiba interpretar bandas de tolerância em certificados e avaliar a conformidade considerando a incerteza.
• Curso Online de Metrologia — Fundamentos de metrologia incluindo a relação entre tolerância, incerteza e regras de decisão.
• Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.

Conclusão

A banda de tolerância é o fundamento sobre o qual se constrói o controle de qualidade industrial e a metrologia aplicada. Compreender suas formas de expressão, tipos, relação com incerteza de medição e aplicação prática em calibrações é competência essencial. Tolerâncias bem definidas equilibram funcionalidade, custo e capacidade de manufatura, garantindo produtos confiáveis a custos viáveis.
