O que é: Ajuste de Span
O ajuste de span (também chamado de ajuste de amplitude ou ajuste de fundo de escala) é a operação que corrige o fator de ganho de um instrumento de medição, garantindo que a indicação no ponto final da faixa corresponda ao valor de referência aplicado.
Enquanto o ajuste de zero corrige o ponto inicial da escala, o ajuste de span atua no ponto oposto — o fundo de escala. Juntos, esses dois ajustes definem os extremos da curva de resposta do instrumento.
Definição Técnica
Conforme o VIM 2012 (JCGM 200:2012), o ajuste de span é uma forma específica de ajuste de instrumento de medição que modifica a sensibilidade do sistema de medição para que a diferença entre a indicação no final da faixa e no início corresponda à diferença real entre os valores de referência aplicados.
Em termos práticos, o span representa a amplitude da faixa de medição — a diferença entre o valor máximo e o valor mínimo que o instrumento pode medir. O ajuste de span corrige a proporcionalidade dessa resposta.
Quando o Ajuste de Span é Necessário
O ajuste de span deve ser realizado quando a calibração identifica que:
- O instrumento apresenta erro crescente ao longo da faixa de medição
- A indicação no fundo de escala diverge do valor de referência além do critério de aceitação
- Após o ajuste de zero, o ponto final da faixa permanece fora de tolerância
- O fator de ganho do instrumento se alterou por envelhecimento, desgaste ou condições ambientais

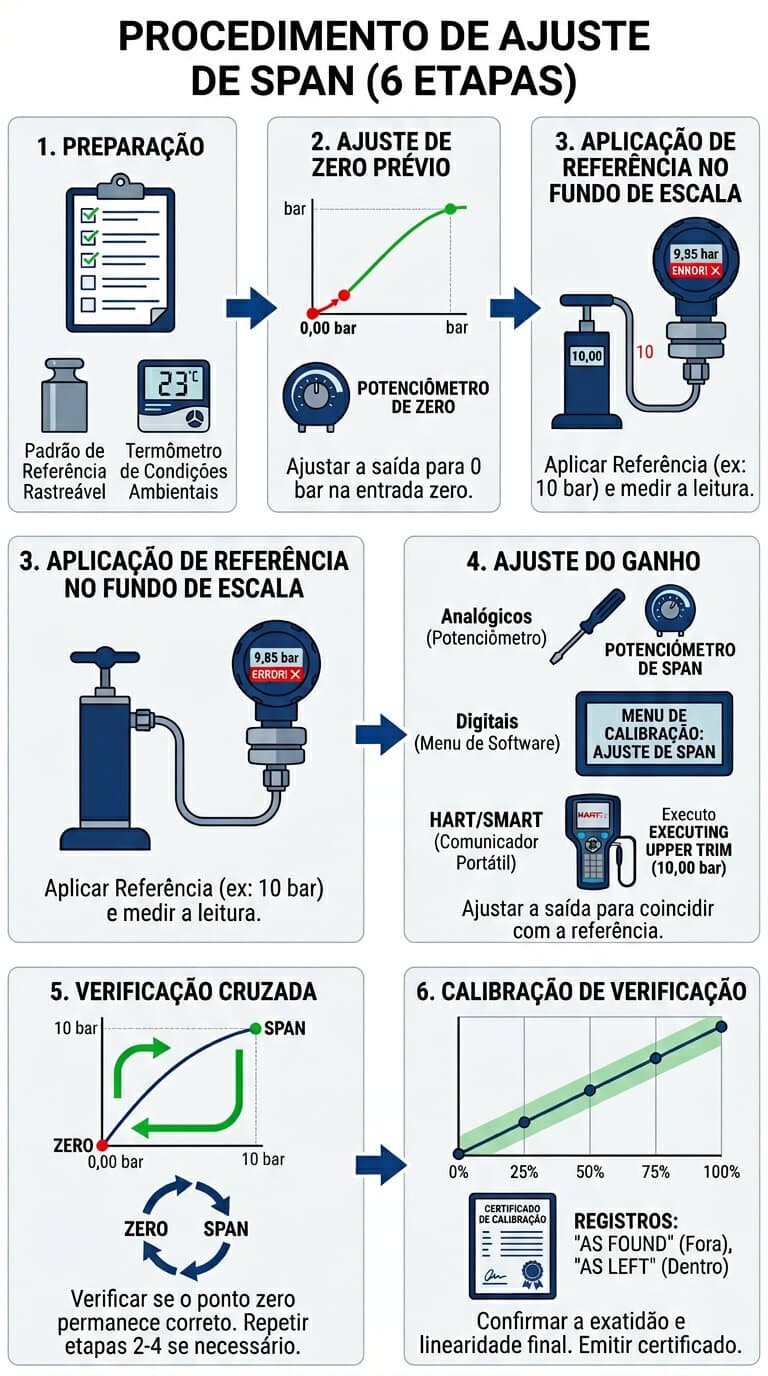

Como Funciona o Ajuste de Span
O procedimento básico do ajuste de span envolve:
- Aplicar o valor de referência correspondente ao fundo de escala (ou próximo a ele, tipicamente entre 80% e 100% da faixa)
- Comparar a indicação do instrumento com o valor de referência rastreável
- Ajustar o controle de span (potenciômetro, função de software ou trim via comunicador) até que a indicação corresponda ao valor de referência
- Verificar o ponto zero — o ajuste de span pode afetar ligeiramente o zero, exigindo iterações
Métodos de Ajuste por Tipo de Instrumento
- Instrumentos analógicos: Potenciômetro de span (geralmente identificado como “SPAN”, “GAIN” ou “RANGE”) acessível no corpo do instrumento
- Instrumentos digitais: Menu de configuração com função de ajuste de span ou calibração de fundo de escala
- Transmissores inteligentes (HART/Foundation Fieldbus): Função de “Upper Trim” ou “Sensor Trim Upper” via comunicador portátil ou software de configuração
Relação entre Ajuste de Zero e Ajuste de Span
Os ajustes de zero e span são interdependentes. Na prática:
- Sempre ajuste o zero primeiro, depois o span
- Após ajustar o span, verifique novamente o zero
- Repita o processo (iterações) até que ambos os pontos estejam dentro da tolerância
- Em transmissores inteligentes, a função de “trim” permite ajustar ambos sem interação significativa
Exemplo Prático
Um transmissor de pressão com faixa de 0 a 10 bar apresenta na calibração:
- No ponto zero (0 bar): indica 0,00 bar → zero OK
- No fundo de escala (10 bar): indica 9,85 bar → erro de -0,15 bar
Neste caso, o ajuste de span corrige o ganho do transmissor para que, ao aplicar 10 bar de referência, ele indique exatamente 10,00 bar (dentro da tolerância aceitável).
Referências Técnicas
- VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia
- ABNT NBR ISO/IEC 17025:2017 — Seção 6.4 (Equipamentos)
- ISO 10012:2003 — Sistemas de gestão de medição
