O que é: Alcance de Medição
O alcance de medição (também chamado de faixa de medição ou range) é o conjunto de valores de uma grandeza que pode ser medido por um instrumento de medição, definido pelos limites inferior e superior da sua escala. Representa o intervalo completo dentro do qual o instrumento é capaz de fornecer indicações com as características metrológicas especificadas.
Por exemplo, um manômetro com alcance de medição de 0 a 10 bar pode medir qualquer valor de pressão entre esses dois limites. Já um termômetro com alcance de -50 °C a +200 °C cobre todo esse intervalo de temperatura.
Definição Técnica
Conforme o VIM 2012 (JCGM 200:2012), item 4.7, o alcance de medição é definido como o “conjunto de valores de grandezas da mesma natureza que pode ser medido por um dado instrumento de medição ou sistema de medição, com incerteza de medição instrumental especificada, sob condições determinadas”.

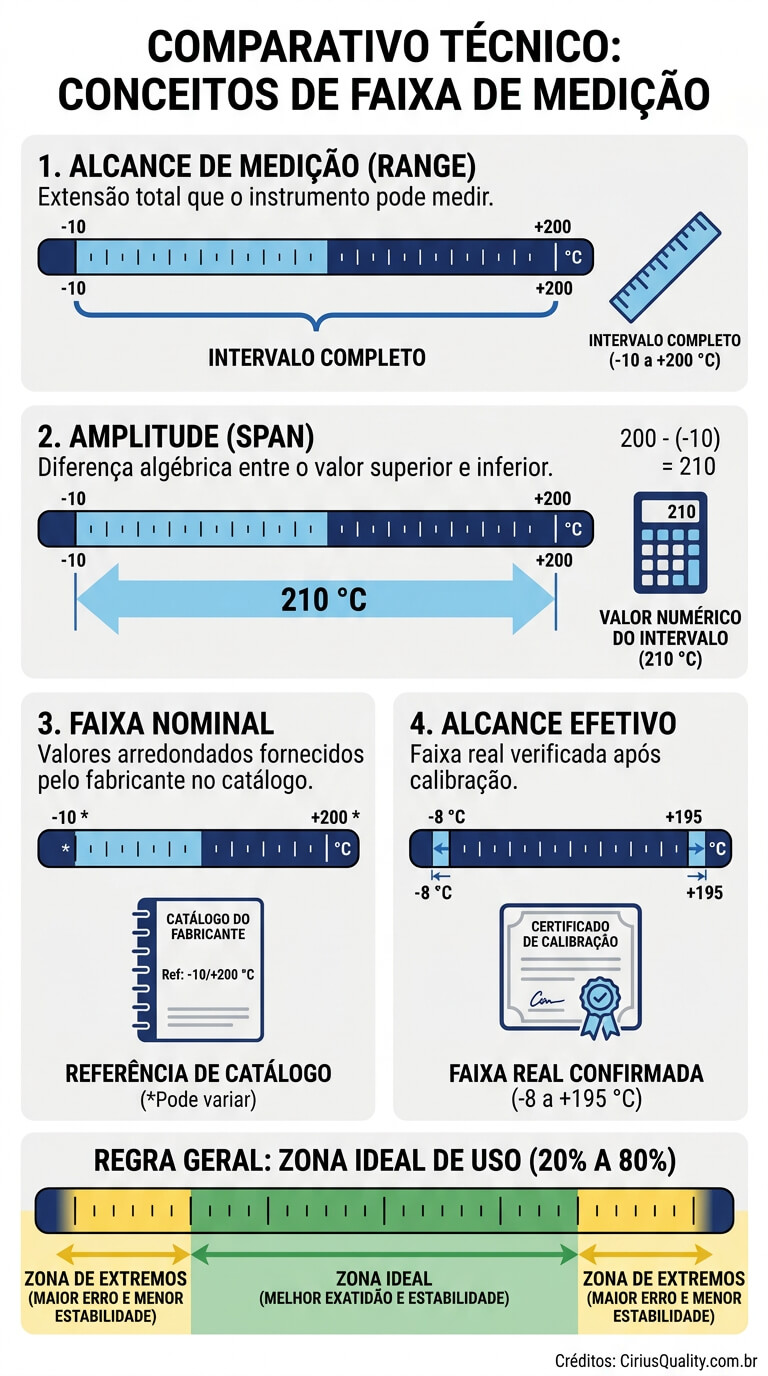

É importante distinguir:
- Alcance de medição (range): O intervalo completo, expresso pelos limites inferior e superior (ex: 0 a 10 bar)
- Amplitude de medição (span): A diferença numérica entre os limites superior e inferior (ex: 10 bar)
- Alcance nominal: O alcance indicado pelo fabricante, arredondado para valores convencionais
- Alcance efetivo: O alcance real verificado por calibração, que pode diferir do nominal
Importância na Calibração
O alcance de medição é um parâmetro fundamental na calibração porque:
- Define os pontos de calibração que devem ser verificados (tipicamente 0%, 25%, 50%, 75% e 100% do alcance)
- Determina os padrões de referência necessários — o padrão deve cobrir todo o alcance do instrumento
- As especificações de exatidão do instrumento são válidas apenas dentro do alcance de medição declarado
- O critério de aceitação geralmente é expresso como percentual do alcance (ex: ±0,1% do span)
- Utilizar o instrumento fora do alcance pode causar danos permanentes ou leituras sem significado metrológico
Alcance de Medição em Diferentes Instrumentos
- Manômetros: Expressos em unidades de pressão (bar, psi, kPa). Ex: 0 a 16 bar
- Termômetros: Expressos em unidades de temperatura (°C, °F, K). Ex: -200 °C a +850 °C para termopar tipo K
- Multímetros: Possuem múltiplos alcances selecionáveis para cada grandeza (tensão, corrente, resistência)
- Balanças: Expressos em unidades de massa (g, kg). Ex: 0 a 220 g para balança analítica
- Transmissores: Alcance configurável dentro de um range máximo do sensor (ex: sensor de 0-100 bar configurado para 0-25 bar)
Como Escolher o Alcance Correto
A escolha do alcance de medição adequado é essencial para garantir medições confiáveis:
- O valor medido deve estar preferencialmente entre 20% e 80% do alcance para melhor exatidão
- Evitar medir valores muito próximos dos extremos da faixa, onde os erros tendem a ser maiores
- Considerar uma margem de segurança para picos e variações do processo
- Um alcance muito amplo para a medição desejada reduz a resolução do instrumento
Referências Técnicas
- VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia, item 4.7
- ABNT NBR ISO/IEC 17025:2017 — Requisitos para laboratórios
- ISO 10012:2003 — Sistemas de gestão de medição
