Ambiente Controlado em Laboratórios de Calibração: Requisitos, Normas e Boas Práticas

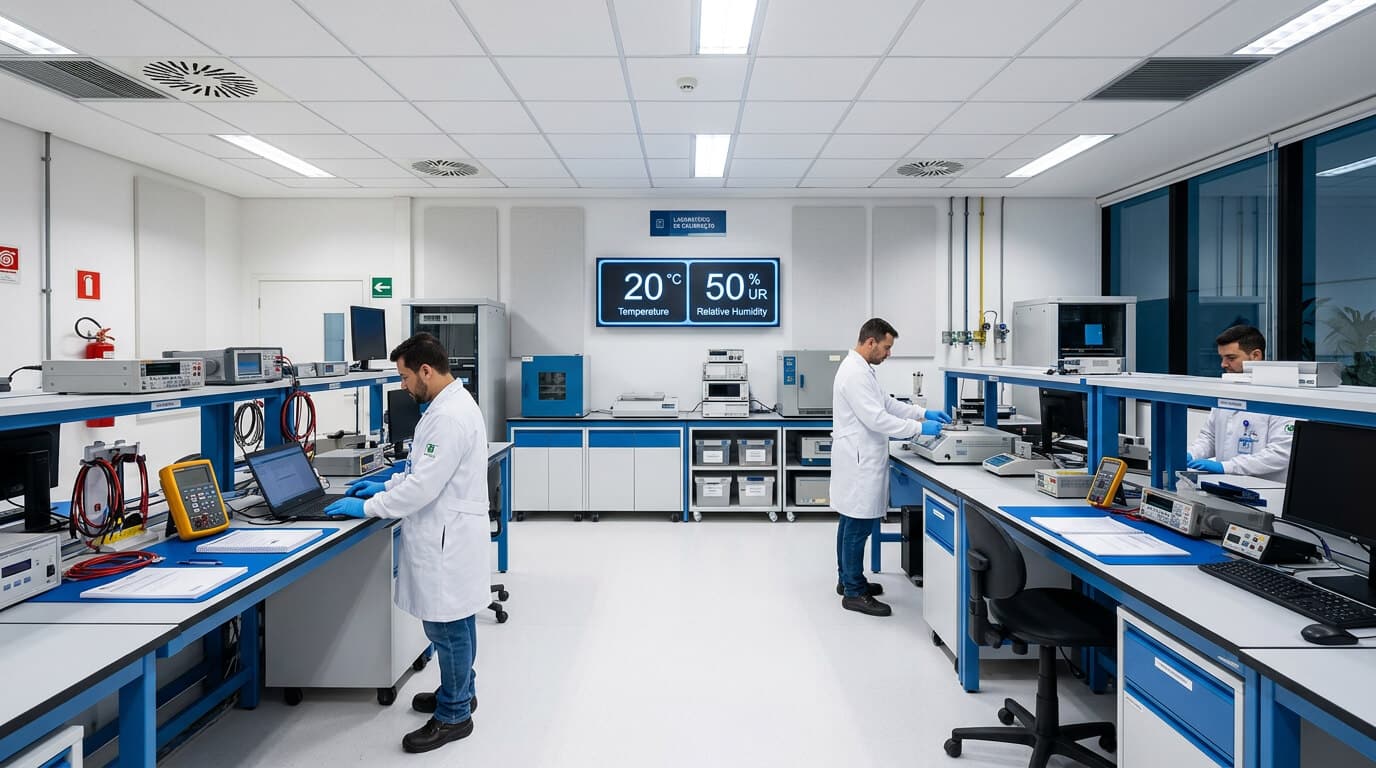

Um ambiente controlado é um espaço físico onde as condições ambientais são monitoradas e mantidas dentro de limites pré-definidos para garantir a confiabilidade das medições e calibrações realizadas. Em laboratórios de calibração e metrologia, essa prática é fundamental e normativa.
Imagine um laboratório de calibração dimensional onde se mede peças metálicas com tolerâncias de milésimos de milímetro. Uma variação de apenas 1 °C na temperatura do ambiente pode causar dilatação térmica suficiente para ultrapassar a tolerância da peça. Por isso, o ambiente controlado não é opcional — é um requisito para a validade dos resultados.
A ABNT NBR ISO/IEC 17025:2017 dedica uma seção específica (6.3) às instalações e condições ambientais, exigindo que laboratórios acreditados monitorem, controlem e registrem as condições que possam afetar a qualidade dos resultados.
Requisitos Normativos
ABNT NBR ISO/IEC 17025:2017 — Seção 6.3
A norma estabelece que:
- As instalações devem ser adequadas para a execução correta das atividades
- O laboratório deve monitorar, controlar e registrar as condições ambientais quando estas influenciam a validade dos resultados
- Quando as condições ambientais comprometerem os resultados, as atividades devem ser interrompidas
- Medidas devem ser tomadas para prevenir contaminação cruzada entre áreas incompatíveis
- O acesso às áreas que afetam as atividades deve ser controlado
ISO 10012:2003 — Sistemas de Gestão de Medição
Esta norma complementa os requisitos ambientais ao exigir que as condições ambientais necessárias para a operação adequada dos processos de medição sejam documentadas e mantidas.
ISO 1 — Temperatura de Referência
A norma ISO 1 define 20 °C como a temperatura de referência padrão para medições geométricas de produtos. Laboratórios dimensionais devem operar nessa temperatura ou aplicar correções de dilatação térmica.

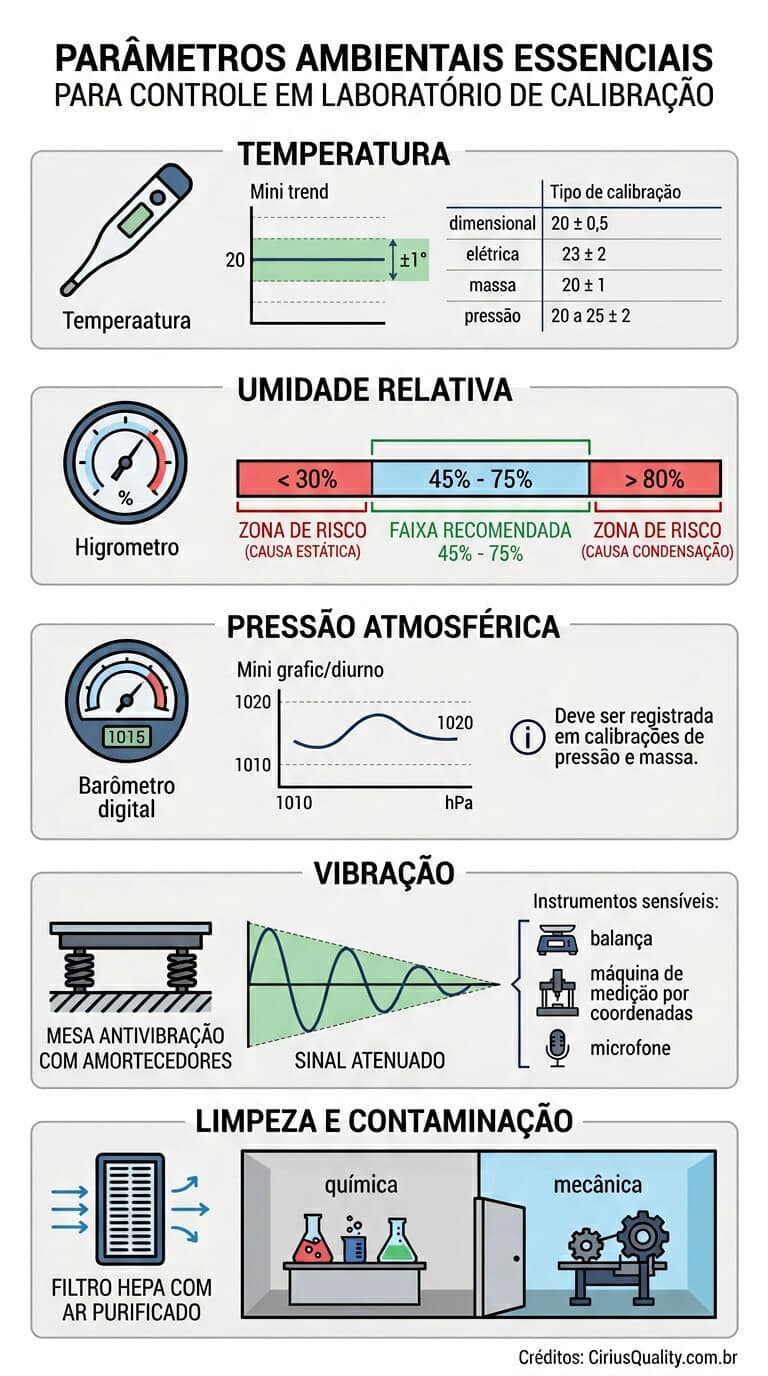

Condições Ambientais que Devem ser Controladas
Temperatura
O parâmetro mais crítico na maioria dos laboratórios. Os requisitos variam conforme o tipo de calibração:
- Calibração dimensional: 20 °C ± 0,5 °C (laboratórios de alta precisão) ou 20 °C ± 1 °C (laboratórios gerais)
- Calibração elétrica: 23 °C ± 2 °C (referência comum para resistores e células padrão)
- Calibração de massa: 20 °C ± 1 °C com gradiente máximo de 0,5 °C/hora
- Calibração de pressão: 20 °C a 25 °C com estabilidade de ± 2 °C
Além da temperatura absoluta, o gradiente térmico (variação ao longo do tempo e do espaço) é igualmente importante. Um laboratório a 20 °C que oscila entre 19 °C e 21 °C a cada hora é pior do que um a 21 °C estável.
Umidade Relativa
A umidade afeta diversos tipos de calibração:
- Calibração elétrica: Umidade alta reduz a resistência de isolação e pode causar correntes de fuga
- Calibração de massa: Umidade excessiva causa condensação nas superfícies dos pesos padrão
- Calibração dimensional: Umidade pode causar oxidação e afetar peças metálicas
- Faixa recomendada: 45% a 75% UR para a maioria dos laboratórios, com variação máxima de ±10% durante a calibração
Pressão Atmosférica
Relevante especialmente para:
- Calibração de pressão manométrica: A pressão atmosférica é a referência zero — sua variação afeta diretamente a medição
- Calibração de massa: O empuxo do ar depende da densidade do ar, que varia com a pressão atmosférica
- Deve ser monitorada e registrada, mesmo quando não controlada ativamente
Vibração
Vibrações podem comprometer:
- Balanças de precisão: Vibrações causam instabilidade nas leituras e aumentam a incerteza
- Medições dimensionais: Vibrações afetam a repetibilidade de máquinas de medição por coordenadas (MMC)
- Calibração acústica: Vibrações de fundo interferem nas medições de nível sonoro
- Soluções: mesas antivibração, fundações isoladas, localização afastada de fontes de vibração
Limpeza e Contaminação
- Partículas em suspensão: Afetam calibrações ópticas e dimensionais de alta precisão
- Contaminação química: Vapores de solventes e ácidos podem corroer padrões e instrumentos
- Áreas separadas: Ensaios químicos e calibrações mecânicas devem ocorrer em áreas distintas
Equipamentos de Monitoramento Ambiental
Todo ambiente controlado deve possuir instrumentos de monitoramento calibrados e rastreáveis:
- Termo-higrômetros digitais: Medição simultânea de temperatura e umidade relativa com resolução adequada
- Dataloggers: Registro contínuo (tipicamente a cada 15 ou 30 minutos) com armazenamento de dados e capacidade de exportação
- Barômetros digitais: Para registro da pressão atmosférica durante calibrações de pressão e massa
- Sistemas de supervisão ambiental: Software centralizado com alarmes automáticos por e-mail ou SMS quando as condições saem dos limites
Todos esses instrumentos devem ser calibrados periodicamente por laboratórios acreditados, com rastreabilidade ao Sistema Internacional de Unidades (SI).
Projeto e Implantação de um Ambiente Controlado
Para implantar um ambiente controlado em um laboratório de calibração, considere:
- Sistema de climatização: Ar-condicionado de precisão com controle PID, capacidade de aquecimento e resfriamento, e filtragem adequada
- Isolamento térmico: Paredes, teto e piso com isolamento adequado para minimizar trocas térmicas com o exterior
- Antecâmara: Área de transição para evitar entrada direta de ar externo ao abrir portas
- Distribuição do ar: Difusores que garantam uniformidade de temperatura em todo o volume da sala
- Controle de acesso: Limitar o número de pessoas e sua permanência, pois cada pessoa gera calor
- Iluminação: Lâmpadas LED de baixa emissão térmica, com iluminância mínima de 500 lux na bancada de trabalho
Perguntas Frequentes
Todo laboratório de calibração precisa de ambiente controlado?
Depende. Laboratórios que realizam calibrações onde as condições ambientais influenciam os resultados (dimensional, massa, elétrica) necessitam de controle rigoroso. Laboratórios de calibração de pressão ou temperatura podem ter requisitos menos restritivos, mas ainda precisam monitorar e registrar as condições ambientais.
Qual a diferença entre sala limpa e ambiente controlado?
Uma sala limpa (cleanroom) controla principalmente a concentração de partículas em suspensão, seguindo classificações da ISO 14644. Um ambiente controlado para calibração foca principalmente em temperatura e umidade. São conceitos complementares, mas com finalidades diferentes.
Como documentar as condições ambientais no certificado de calibração?
O certificado de calibração deve registrar a temperatura e umidade relativa (mínimo) durante a calibração. Laboratórios acreditados conforme a ABNT NBR ISO/IEC 17025:2017 devem incluir essas informações para demonstrar que as condições estavam adequadas durante a execução.
O que fazer quando as condições ambientais saem dos limites?
A norma ISO 17025 exige que as atividades sejam interrompidas até que as condições retornem aos limites aceitáveis. Os resultados obtidos durante o período de não conformidade ambiental devem ser avaliados quanto à sua validade e, se necessário, descartados e a calibração refeita.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine os requisitos de ambiente controlado e condições ambientais para calibração com os cursos especializados:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Domine os procedimentos completos de calibração e ajuste, desde o zero até o ajuste fino multipontos em transmissores inteligentes.
- Curso Online Análise de Certificado de Calibração — Aprenda a interpretar resultados de calibração e decidir quando o ajuste fino é necessário para atender aos critérios de aceitação.
- Curso Online de Metrologia — Fundamentos de metrologia, incerteza de medição e rastreabilidade para embasar suas decisões de ajuste e calibração.
- Curso Online MSA – Análises do Sistema de Medição – Este curso tem como objetivo descrever e ilustrar as principais funções e etapas do processo do MSA – Análises do Sistema de Medição, O MSA visa avaliação do sistema de medição e tem como objetivo principal identificar e corrigir falhas proveniente do processo de medição, cujo a finalidade é garantir a qualidade final dos produtos, além da melhoria contínua dos processos, produtos e serviços fornecidos pela organização e consequentemente atender as expectativas dos clientes.
Conclusão
O ambiente controlado é a base sobre a qual se constrói a confiabilidade metrológica de um laboratório. Sem controle adequado de temperatura, umidade e outras condições ambientais, mesmo os melhores instrumentos e técnicos não podem garantir resultados válidos. Investir em infraestrutura ambiental é investir na qualidade e na credibilidade do laboratório.
Para aprofundar seus conhecimentos em ambiente controlado e requisitos laboratoriais, conheça os cursos e serviços de consultoria da Cirius Quality. Com mais de 40 anos de experiência, ajudamos organizações a alcançar excelência em gestão da qualidade.
