O que é um Bloco de Teste?

O bloco de teste (em inglês, test block ou check block) é um artefato de referência metrológica essencial em laboratórios de ensaios de dureza. Trata-se de um corpo de prova padronizado, com dureza calibrada e rastreável, utilizado para verificação periódica do desempenho de durômetros — instrumentos que medem a dureza de materiais.

Em qualquer laboratório de ensaios mecânicos, indústria metalúrgica, automotiva, aeroespacial ou de controle de qualidade que utilize durômetros (Rockwell, Brinell, Vickers, Shore, Knoop), o bloco de teste é um instrumento fundamental. Sem ele, não há como garantir que o durômetro está fornecendo leituras confiáveis ao longo do tempo.

É importante distinguir o bloco de teste do bloco padrão (gauge block) usado em metrologia dimensional. Embora tenham nomes parecidos, são instrumentos completamente diferentes: o bloco de teste serve para calibração de durômetros (mede dureza); o bloco padrão serve para calibração de instrumentos dimensionais (mede comprimento).

Definição Técnica

Conforme as normas internacionais ISO 6507 (Vickers), ISO 6506 (Brinell) e ISO 6508 (Rockwell), o bloco de teste é definido como um corpo de prova padronizado com dureza certificada por laboratório acreditado, utilizado para verificação do durômetro antes e durante a realização de ensaios de dureza.

As características essenciais que tornam um bloco adequado para uso como referência são:

• Dureza certificada com rastreabilidade ao SI
• Estabilidade temporal da dureza
• Homogeneidade da dureza ao longo da superfície
• Acabamento superficial adequado para garantir leituras consistentes
• Documentação completa com certificado de calibração

Tipos de Bloco de Teste

Existem diferentes tipos de blocos de teste, cada um específico para uma escala de dureza:

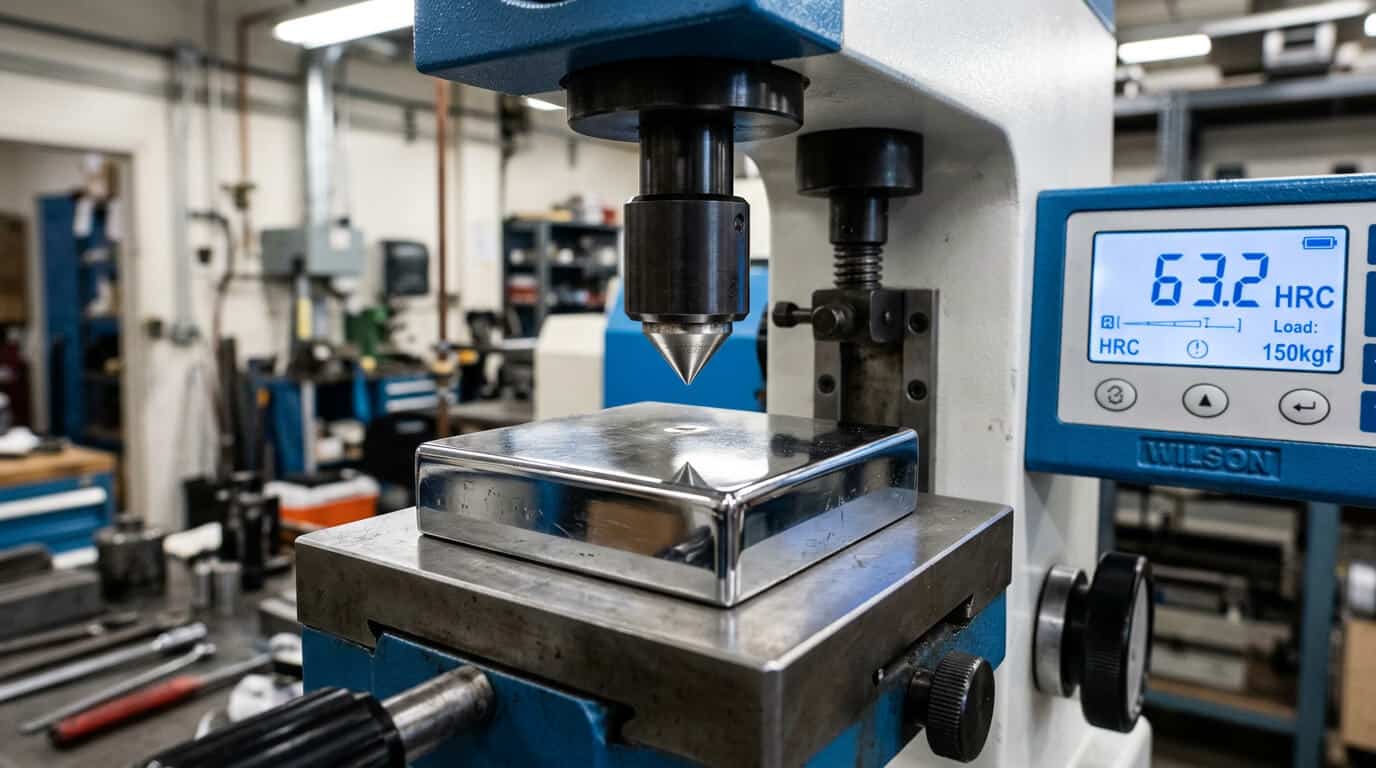

Bloco de Teste Rockwell

Os mais comuns em laboratórios industriais. São fabricados em diversas escalas:

• HRA: Dureza Rockwell A (carbonetos cementados, aços de alta resistência)
• HRB: Dureza Rockwell B (aços moles, ligas de cobre, alumínio)
• HRC: Dureza Rockwell C (aços temperados, ferros fundidos)
• HR15N, HR30N, HR45N: Rockwell Superficial (camadas finas)
• HR15T, HR30T, HR45T: Rockwell Superficial para materiais moles

Os blocos Rockwell são tipicamente discos metálicos de aço temperado, com dureza homogênea em toda a superfície.

Bloco de Teste Brinell

Utilizados para verificação de durômetros Brinell, que aplicam cargas elevadas (geralmente 500 a 3000 kgf):

• HB com esfera de 10 mm e carga 3000 kgf: Aços comuns
• HB com esfera de 10 mm e carga 1500 kgf: Materiais intermediários
• HB com esfera de 10 mm e carga 500 kgf: Materiais moles (alumínio, cobre)

Devido ao tamanho da impressão Brinell ser maior, os blocos são maiores que os Rockwell, com superfície ampla para múltiplas medições.

Bloco de Teste Vickers

Para durômetros Vickers, que usam penetrador piramidal de diamante:

• HV macro: Cargas de 1 a 100 kgf
• HV micro: Cargas de 10 gf a 1 kgf (microdureza)

Os blocos Vickers possuem acabamento superficial ainda mais fino, especialmente para microdureza, onde imperfeições da superfície podem invalidar a medição.

Bloco de Teste Shore

Para durômetros Shore utilizados em polímeros, borrachas e plásticos:

• Shore A: Materiais moles (borrachas)
• Shore D: Plásticos rígidos

Os blocos Shore são fabricados em elastômeros ou polímeros calibrados, com tratamento para manter a dureza estável ao longo do tempo.

Bloco de Teste Knoop

Para microdurômetros Knoop, similar ao Vickers mas com penetrador piramidal alongado. Utilizado em camadas muito finas e materiais frágeis.

Características Técnicas Essenciais

Material e Construção

Os materiais variam conforme a escala:

• Aços temperados: Para escalas HRC, HV, HK em durezas elevadas
• Aços baixo carbono: Para escalas HRB, HV em durezas baixas
• Ligas não ferrosas: Para escalas específicas (alumínio, cobre)
• Elastômeros: Para escalas Shore

Acabamento Superficial

O acabamento é crítico para a precisão da medição:

• Rockwell: Retificado, Ra <0,4 µm
• Brinell: Retificado e polido
• Vickers/Knoop: Polido espelhado, Ra <0,1 µm

Dureza Certificada

O certificado declara:

• Valor médio da dureza
• Dispersão (desvio padrão) entre medições
• Incerteza expandida da calibração
• Condições de ensaio (carga, penetrador)
• Rastreabilidade ao SI

Estabilidade

Os blocos passam por tratamento térmico de estabilização para minimizar variações ao longo do tempo. Mesmo assim, devem ser recalibrados periodicamente.

Espessura Mínima

Conforme as normas, a espessura deve ser pelo menos 10 vezes a profundidade da impressão para evitar influência da superfície oposta. Para Brinell com esfera de 10 mm, isso significa blocos de pelo menos 8 mm de espessura.

Aplicações Práticas

Verificação Diária de Durômetros

Em laboratórios acreditados pela ABNT NBR ISO/IEC 17025:2017, é prática padrão verificar o durômetro antes do uso:

1. Posicionar o bloco de teste na mesa do durômetro
2. Realizar 3 a 5 medições em pontos distribuídos
3. Calcular a média
4. Comparar com o valor declarado no certificado
5. Verificar se a diferença está dentro do critério
6. Registrar os resultados em carta de controle

Caso a verificação não seja conforme, o durômetro deve ser ajustado ou enviado para calibração antes do uso.

Calibração de Durômetros

Em laboratórios de calibração de instrumentos de dureza, blocos de teste são utilizados como referência:

• Comparação direta entre o durômetro sob calibração e o bloco padrão
• Cálculo de bias e correção
• Avaliação de incerteza de medição
• Emissão de certificado de calibração

Validação de Procedimentos

Quando se implementa novo procedimento de ensaio, blocos de teste permitem validar se o procedimento produz resultados conformes às referências conhecidas.

Treinamento de Operadores

Operadores em treinamento praticam em blocos de teste para padronizar a técnica. A consistência das medições em blocos com dureza conhecida é critério de aprovação.

Controle Estatístico

Cartas de controle baseadas em medições periódicas de blocos de teste permitem identificar deriva (drift) do durômetro e antecipar a necessidade de manutenção ou recalibração.

Procedimento Detalhado de Verificação

Etapa 1 — Preparação

• Verificar se o bloco está limpo (sem óleo, poeira ou marcas anteriores)
• Estabilizar termicamente (mínimo 30 minutos no laboratório)
• Verificar que a face de ensaio está intacta
• Conferir validade do certificado de calibração

Etapa 2 — Posicionamento

• Posicionar o bloco firmemente sobre a mesa do durômetro
• Garantir contato pleno com a mesa (sem gaps)
• Posicionar a face de ensaio voltada para cima
• Para Rockwell, garantir que o penetrador está perpendicular à superfície

Etapa 3 — Realização das Medições

• Realizar mínimo de 5 medições
• Distribuir os pontos uniformemente, com distâncias mínimas entre impressões conforme norma
• Aguardar tempo de carga conforme escala
• Registrar cada valor individualmente

Etapa 4 — Análise dos Resultados

• Calcular a média das medições
• Calcular o desvio padrão experimental
• Comparar a média com o valor declarado no certificado
• Verificar se a diferença está dentro do critério (tipicamente ±3% para Rockwell)
• Verificar se o desvio padrão está dentro do esperado

Etapa 5 — Registro e Decisão

• Registrar os resultados em formulário ou software
• Atualizar carta de controle
• Se conforme: liberar o durômetro para uso
• Se não conforme: ajustar ou enviar para calibração antes do uso

Cuidados e Armazenamento

Manuseio

• Sempre com luvas de algodão para evitar contaminação
• Não tocar a face de ensaio diretamente com as mãos
• Evitar quedas e impactos
• Manusear pelas faces laterais ou pela parte inferior

Limpeza

• Pano macio que não solta fiapos
• Solvente apropriado (álcool isopropílico para blocos metálicos)
• Não usar produtos abrasivos
• Não usar água em blocos de aço (causa oxidação)

Armazenamento

• Estojo individual com proteção contra impactos
• Ambiente seco e com temperatura controlada
• Aplicação de óleo protetivo em blocos metálicos
• Não deixar blocos próximos a substâncias corrosivas

Recalibração

A periodicidade depende do uso e estabilidade demonstrada:

• Uso intenso: Anual
• Uso moderado: A cada 2 anos
• Uso esporádico: A cada 3 anos
• Após qualquer dano: Imediata

Erros Comuns no Uso de Blocos de Teste

• Não estabilizar termicamente: Causa erros por dilatação
• Impressões próximas: Violam distância mínima da norma
• Reuso da mesma região: Bloco já marcado dá leituras erradas
• Falta de limpeza: Contaminação afeta a medição
• Bloco descalibrado: Usar bloco com certificado vencido
• Não registrar resultados: Compromete rastreabilidade e análise

Perguntas Frequentes

Qual a diferença entre bloco de teste e bloco padrão?

O bloco de teste é específico para metrologia de dureza, com dureza calibrada para verificação de durômetros. O bloco padrão (gauge block) é específico para metrologia dimensional, com comprimento calibrado para verificação de instrumentos lineares (paquímetros, micrômetros). São instrumentos completamente diferentes apesar de nomes similares.

Com que frequência verificar o durômetro com bloco de teste?

Em laboratórios acreditados pela ISO 17025, a recomendação é verificação diária antes do uso. Para uso industrial geral, no início de cada turno ou antes de séries importantes de ensaios. A frequência pode ser ajustada conforme a criticidade da aplicação e a estabilidade demonstrada do durômetro.

Posso reutilizar a região onde já fiz medições?

Não. Cada região onde já foi feita impressão deve ser evitada. As normas de ensaio especificam distâncias mínimas entre impressões (geralmente 3 a 5 vezes o diâmetro da impressão). Após uso intensivo, quando a superfície não tem mais espaço suficiente, o bloco deve ser substituído.

Quantos blocos de teste preciso ter no laboratório?

Idealmente, pelo menos um bloco para cada escala de dureza utilizada. Para escalas onde se ensaiam materiais com durezas muito diferentes (ex: HRC), recomenda-se ter blocos em pelo menos 3 níveis: baixa (20 HRC), média (45 HRC) e alta (62 HRC). Isso permite verificar a linearidade do durômetro.
