O que é: Bancada de Calibração
A bancada de calibração é o conjunto de equipamentos, padrões de referência e infraestrutura física organizados em uma estação de trabalho destinada à execução de calibrações de instrumentos de medição. Inclui a mesa de trabalho propriamente dita, padrões de referência, instrumentação auxiliar, sistema de aquisição de dados e mobiliário ergonômico necessário para a realização eficiente e confiável das calibrações.
Em laboratórios acreditados conforme a ABNT NBR ISO/IEC 17025:2017, a bancada de calibração é projetada considerando aspectos metrológicos (estabilidade, exatidão dos padrões), ergonômicos (conforto do operador) e ambientais (controle de temperatura, vibração).
Definição Técnica
Conforme princípios estabelecidos na metrologia industrial, a bancada de calibração é uma estação especializada que reúne todos os recursos necessários para realizar calibrações de uma determinada grandeza ou família de grandezas (pressão, temperatura, dimensional, elétrica, etc.).

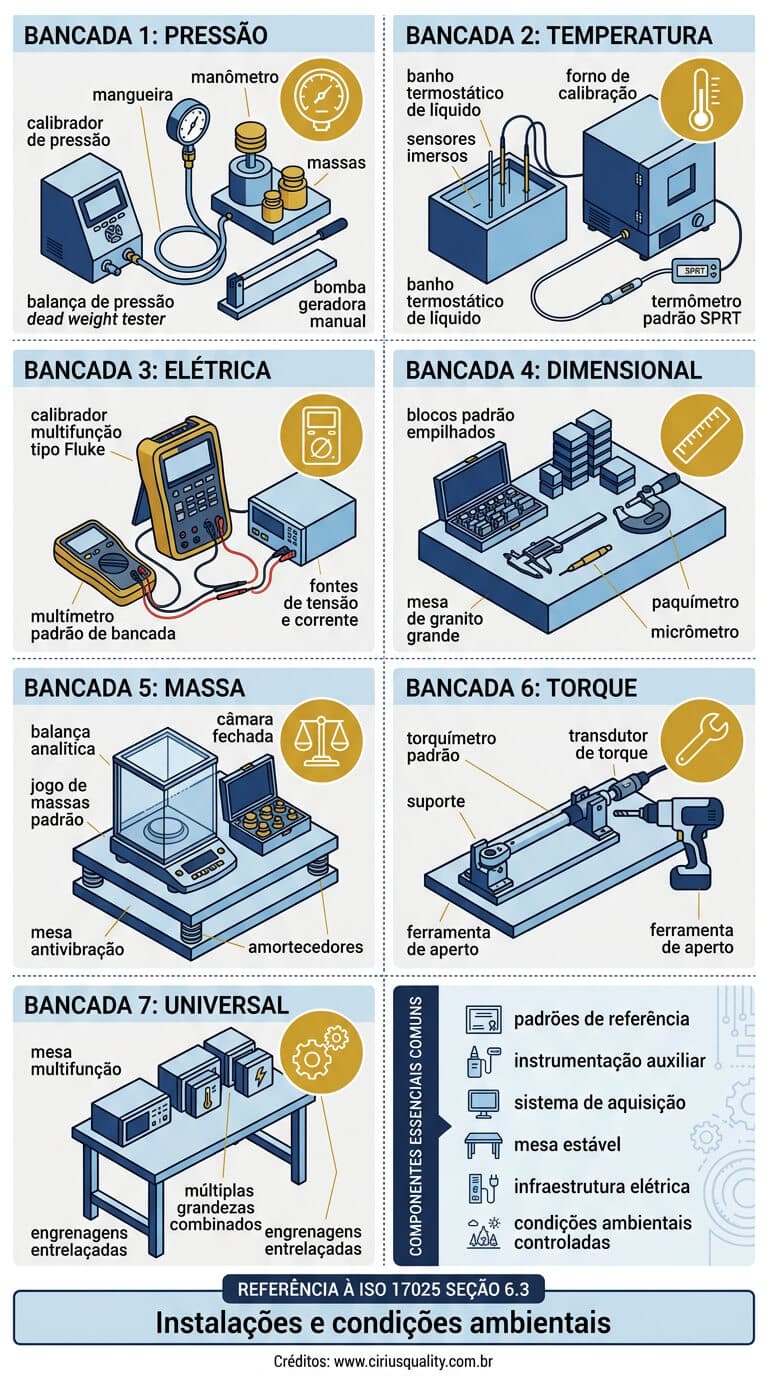

Tipos de Bancada de Calibração
- Bancada de pressão: Calibradores de pressão, manômetros padrão, bombas geradoras
- Bancada de temperatura: Banhos termostáticos, fornos, termômetros padrão SPRT
- Bancada elétrica: Calibradores multifunção, multímetros padrão, fontes
- Bancada dimensional: Mesa de granito, blocos padrão, comparadores
- Bancada de massa: Balança analítica, jogos de massas padrão
- Bancada de torque: Torquímetros padrão, transdutores de torque
- Bancada universal: Multifunção para calibrações diversas
Componentes Principais
- Mesa de trabalho: Estável, nivelada, com superfície adequada (granito para dimensional)
- Padrões de referência: Calibradores e padrões adequados à grandeza
- Instrumentação auxiliar: Termo-higrômetros, multímetros, fontes
- Sistema de aquisição: Computador com software metrológico
- Acessórios: Cabos, conectores, adaptadores
- Iluminação adequada: Mínimo 500 lux na bancada
- Tomadas e infraestrutura: Energia estabilizada, aterramento
Requisitos Ambientais
- Temperatura controlada: 20 °C ± 1 °C ou conforme requisito da calibração
- Umidade: Tipicamente 45% a 75% UR
- Vibração: Mesa antivibração para grandezas sensíveis
- Limpeza: Ambiente livre de poeira e contaminantes
- Iluminação: Sem incidência direta de luz solar
Aspectos Ergonômicos
- Altura adequada: Permite trabalho confortável (sentado ou em pé)
- Espaço para movimentação: Acesso fácil aos padrões e instrumentos
- Organização: Lugar definido para cada equipamento
- Cabos organizados: Evitam tropeços e interferências
- Cadeira ajustável: Para conforto durante longas calibrações
Importância em Laboratórios Acreditados
A norma ABNT NBR ISO/IEC 17025:2017, na seção 6.3, exige que as instalações sejam adequadas para a execução correta das atividades. Uma bancada bem projetada:
- Garante reprodutibilidade dos resultados
- Reduz tempo de execução das calibrações
- Minimiza erros de operação
- Protege os padrões de referência
- Facilita auditorias internas e externas
Referências Técnicas
- ABNT NBR ISO/IEC 17025:2017 — Seção 6.3 (Instalações e condições ambientais)
- ISO 10012:2003 — Sistemas de gestão de medição
- VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia
