A bancada de calibração é a estação de trabalho especializada que reúne todos os recursos físicos, padrões de referência, instrumentação auxiliar e infraestrutura necessários para a execução eficiente e confiável de calibrações de instrumentos de medição. É o coração operacional de qualquer laboratório de metrologia, seja ele acreditado pela CGCRE/INMETRO ou interno em uma indústria.

Mais do que apenas uma mesa com equipamentos, a bancada de calibração é projetada considerando aspectos metrológicos (estabilidade dos padrões, exatidão necessária), ergonômicos (conforto e produtividade do operador) e ambientais (controle de temperatura, umidade, vibração). Uma bancada bem planejada faz diferença significativa na qualidade dos resultados, no tempo de execução e na satisfação dos profissionais.

Compreender como projetar, equipar e organizar uma bancada de calibração é competência essencial para gestores de laboratório, profissionais de metrologia e responsáveis técnicos.

Tipos de Bancada de Calibração

Cada grandeza física tem requisitos específicos que demandam bancadas especializadas. As principais são:

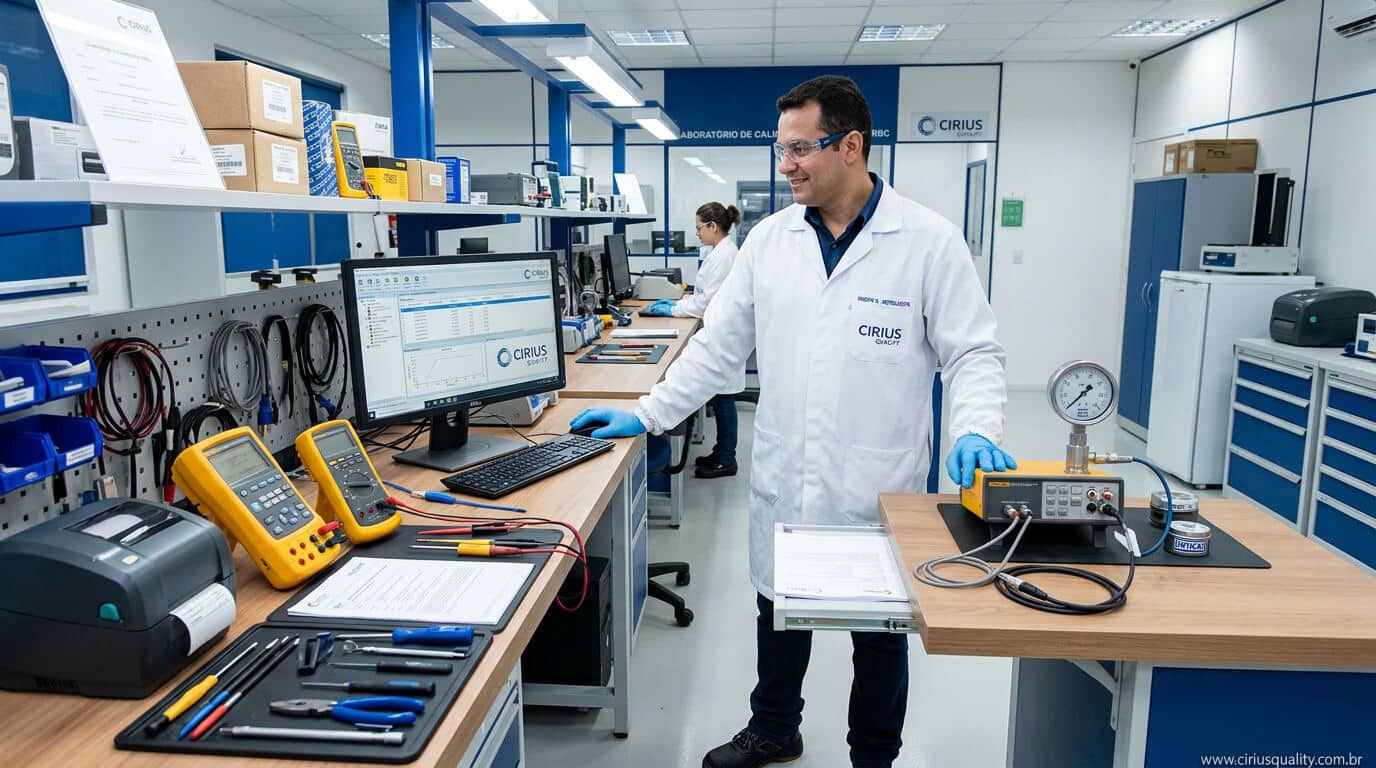

Bancada de Pressão

Destinada à calibração de manômetros, transmissores de pressão, transdutores e demais instrumentos de pressão. Equipamentos típicos:

• Calibradores de pressão (gerador + indicador)
• Balanças de pressão (dead weight testers) para padrões primários
• Bombas geradoras de pressão (manuais, hidráulicas, pneumáticas)
• Manifolds com válvulas para conexão
• Conexões e adaptadores de diversos diâmetros
• Multímetro para sinais elétricos de transmissores

Bancada de Temperatura

Para calibração de termômetros, termopares, termoresistências e câmaras térmicas:

• Banhos termostáticos (líquidos, secos, calibradores tipo “dry-block”)
• Fornos de calibração para altas temperaturas
• Termômetros padrão SPRT (Standard Platinum Resistance Thermometer)
• Pontos fixos (água, gálio) para padrões primários
• Indicadores digitais de alta precisão

Bancada Elétrica

Para multímetros, calibradores, osciloscópios e instrumentos de medição elétrica:

• Calibradores multifunção (Fluke 5500, 5520, 5730 ou similares)
• Multímetros padrão de alta exatidão
• Resistores padrão de referência
• Células padrão de tensão (Zener)
• Geradores de função e fontes
• Cabos blindados e conexões de baixa resistência térmica

Bancada Dimensional

Para paquímetros, micrômetros, comparadores e demais instrumentos dimensionais:

• Mesa de granito retificada e calibrada
• Jogos de blocos padrão (classe K, 0, 1)
• Anéis padrão de diâmetros diversos
• Padrões de rugosidade
• Comparadores eletrônicos
• Lupas e microscópios de medição

Bancada de Massa

Para balanças analíticas, balanças de precisão e pesos padrão:

• Balança analítica com câmara fechada
• Mesa antivibração
• Jogos de massas padrão (classes E1, E2, F1, F2)
• Pinças e ferramentas para manuseio sem contato direto
• Termo-higrômetro para registro de condições

Bancada de Torque

Para torquímetros, transdutores de torque e ferramentas de aperto:

• Torquímetros padrão de alta exatidão
• Transdutores de torque calibrados
• Suportes ajustáveis para diferentes tamanhos
• Indicadores digitais

Bancada Universal

Multifunção para calibrações diversas, ideal para laboratórios menores. Combina equipamentos básicos para diferentes grandezas, mas com exatidão e capacidade reduzidas em comparação a bancadas especializadas.

Componentes Essenciais de uma Bancada

Mesa de Trabalho

A base física da bancada deve ser:

• Estável: Estrutura robusta sem vibrações
• Nivelada: Superfície horizontal verificada
• Resistente: Suporta o peso dos equipamentos
• Apropriada: Granito para dimensional, aço inoxidável para outros usos
• Antivibração: Mesas específicas para balanças e medições sensíveis

Padrões de Referência

Os instrumentos de maior exatidão da bancada, com calibração rastreável ao SI. Devem:

• Ter incerteza pelo menos 4 vezes menor que a tolerância dos instrumentos a calibrar (regra dos 4:1)
• Ser adequados à faixa de medição necessária
• Ter calibração vigente (anual em laboratórios acreditados)
• Possuir documentação completa

Instrumentação Auxiliar

• Termo-higrômetro para monitoramento ambiental
• Multímetro de bancada para diversas verificações
• Fonte de alimentação estabilizada
• Cronômetro digital quando aplicável

Sistema de Aquisição de Dados

Computador conectado aos instrumentos com:

• Software metrológico para registro e cálculos
• Interfaces de comunicação (RS-232, USB, GPIB, Ethernet)
• Backup automático de dados
• Geração automática de certificados

Acessórios

• Cabos blindados de qualidade
• Conectores e adaptadores diversos
• Ferramentas para ajustes
• Material para limpeza dos equipamentos

Infraestrutura

• Energia elétrica estabilizada (filtros e nobreaks)
• Aterramento adequado para equipamentos sensíveis
• Tomadas em quantidade suficiente
• Iluminação adequada (mínimo 500 lux na superfície de trabalho)

Requisitos Ambientais

A bancada deve estar localizada em ambiente que garanta:

Temperatura

Conforme tipo de calibração: 20 °C ± 1 °C para dimensional, 23 °C ± 2 °C para elétrica, etc. Ar-condicionado de precisão é frequentemente necessário.

Umidade

Tipicamente 45% a 75% UR. Umidade muito baixa causa eletricidade estática; umidade muito alta pode causar condensação ou interferir em medições elétricas.

Vibração

Bancadas para medições sensíveis (massa, dimensional de alta precisão) devem estar em ambiente livre de vibrações, com mesas antivibração quando necessário.

Iluminação

Adequada para leitura de instrumentos, sem incidência direta de luz solar que pode aquecer os equipamentos. Lâmpadas LED de baixa emissão térmica são preferíveis.

Limpeza

Ambiente livre de poeira, contaminantes químicos e umidade excessiva. Bancadas para metrologia dimensional de alta precisão podem requerer salas limpas (cleanroom).

Aspectos Ergonômicos

Calibrações podem ser longas e exigentes. Aspectos ergonômicos importantes:

Altura da Bancada

Adequada para trabalho confortável. Para trabalho em pé: 90 a 95 cm. Para trabalho sentado: 70 a 75 cm. Bancadas com altura ajustável (motorizadas) oferecem maior flexibilidade.

Espaço de Movimentação

Acesso fácil aos padrões e instrumentos sem necessidade de esticar excessivamente os braços. Distância máxima recomendada: 60 cm a partir da posição do operador.

Organização

Lugar definido para cada equipamento (5S aplicado à metrologia). Etiquetas de identificação claras. Áreas separadas para equipamentos calibrados, equipamentos a calibrar e descarte.

Cadeira

Ajustável em altura, com encosto e apoio adequados. Cadeiras de laboratório com rodízios facilitam movimentação.

Iluminação Direcional

Lâmpadas direcionais ajustáveis para iluminar áreas específicas durante leituras delicadas.

Cabos Organizados

Calhas, organizadores e canaletas para evitar emaranhados que causam tropeços ou interferências eletromagnéticas.

Projeto e Implantação de uma Bancada

Etapa 1 — Análise das Necessidades

Levantar:

• Tipos de calibração que serão realizados
• Faixas de medição necessárias
• Exatidão requerida (com base na regra dos 4:1)
• Volume estimado de calibrações
• Espaço físico disponível

Etapa 2 — Especificação dos Equipamentos

Para cada grandeza, definir:

• Padrões de referência (modelo, classe, faixa)
• Instrumentação auxiliar
• Acessórios necessários
• Software de aquisição

Etapa 3 — Projeto Físico

Layout da bancada considerando:

• Posicionamento dos equipamentos
• Fluxo de trabalho do operador
• Tomadas e infraestrutura elétrica
• Iluminação
• Sistemas de monitoramento ambiental

Etapa 4 — Aquisição

Seleção de fornecedores qualificados para mobiliário, equipamentos e infraestrutura. Verificar se fornecedores oferecem instalação, treinamento e suporte técnico.

Etapa 5 — Instalação

Montagem física, conexão de equipamentos, configuração de software e validação de funcionamento.

Etapa 6 — Validação Inicial

Verificação de:

• Calibração dos padrões instalados
• Funcionamento de todos os equipamentos
• Adequação das condições ambientais
• Procedimentos operacionais

Etapa 7 — Treinamento

Treinamento dos operadores em:

• Operação dos equipamentos
• Procedimentos de calibração
• Software metrológico
• Cuidados com padrões

Importância da Manutenção da Bancada

Uma bancada bem projetada precisa de manutenção contínua:

• Limpeza diária: Manter superfícies e equipamentos limpos
• Verificação periódica: Funcionamento dos sistemas de monitoramento ambiental
• Calibração dos padrões: Conforme cronograma estabelecido
• Manutenção preventiva: Dos equipamentos eletrônicos e mecânicos
• Atualização de software: Quando disponível e validado
• Revisão do layout: Conforme mudanças no escopo de calibrações

Erros Comuns no Projeto de Bancadas

• Subdimensionar a bancada: Espaço insuficiente para crescimento futuro
• Negligenciar ergonomia: Causa fadiga e erros do operador
• Ignorar condições ambientais: Compromete a exatidão dos resultados
• Misturar atividades incompatíveis: Calibrações sensíveis na mesma bancada que outras menos críticas
• Falta de redundância: Quando um padrão precisa ser recalibrado, paralisa o laboratório
• Subestimar infraestrutura: Tomadas insuficientes, energia não estabilizada
• Não considerar fluxo de trabalho: Layout que dificulta a operação eficiente

Perguntas Frequentes

Posso usar a mesma bancada para diferentes grandezas?

Sim, em laboratórios menores é comum ter bancadas universais que cobrem múltiplas grandezas. Porém, para máxima exatidão e produtividade, bancadas especializadas são preferíveis. Algumas grandezas (massa, dimensional de alta precisão) exigem bancadas dedicadas devido aos requisitos ambientais.

Qual o investimento típico em uma bancada de calibração?

Varia muito conforme a grandeza e exatidão. Bancadas básicas para um laboratório interno podem custar de R$ 20 mil a R$ 100 mil. Bancadas para laboratórios acreditados podem custar de R$ 200 mil a mais de R$ 1 milhão por grandeza. O custo dos padrões de referência é a parcela mais significativa.

Bancadas adquiridas prontas ou montadas internamente?

Para laboratórios acreditados, bancadas montadas com equipamentos selecionados especificamente para o escopo são mais comuns. Soluções “chave na mão” existem para necessidades padrão. A escolha depende do orçamento, prazo e requisitos específicos.

Com que frequência atualizar uma bancada?

Atualizações tecnológicas significativas geralmente ocorrem a cada 5 a 10 anos. Componentes individuais (computadores, software) podem ser atualizados a cada 3 a 5 anos. Padrões de referência têm vida útil longa (10 a 20 anos) com calibrações periódicas.

Aprenda Mais com os Cursos Online da Cirius Quality

Domine o projeto e operação de bancadas de calibração com os cursos especializados:

• Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda a operar bancadas de calibração para diferentes grandezas físicas industriais.
• Curso Online Análise de Certificado de Calibração — Entenda como bancadas bem equipadas geram certificados rastreáveis e confiáveis.
• Curso Online de Metrologia — Fundamentos de metrologia incluindo seleção de padrões para bancadas de calibração.
• Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.

Conclusão

A bancada de calibração é o coração operacional de qualquer laboratório de metrologia. Mais do que um conjunto de equipamentos, é uma infraestrutura cuidadosamente projetada que combina exatidão metrológica, ergonomia e eficiência operacional. Investir tempo no projeto adequado, manter as condições ambientais e treinar bem os operadores são fatores que garantem a qualidade dos resultados e a competitividade do laboratório.
