Alcance de Medição: O que é, Como Definir e Sua Importância na Calibração

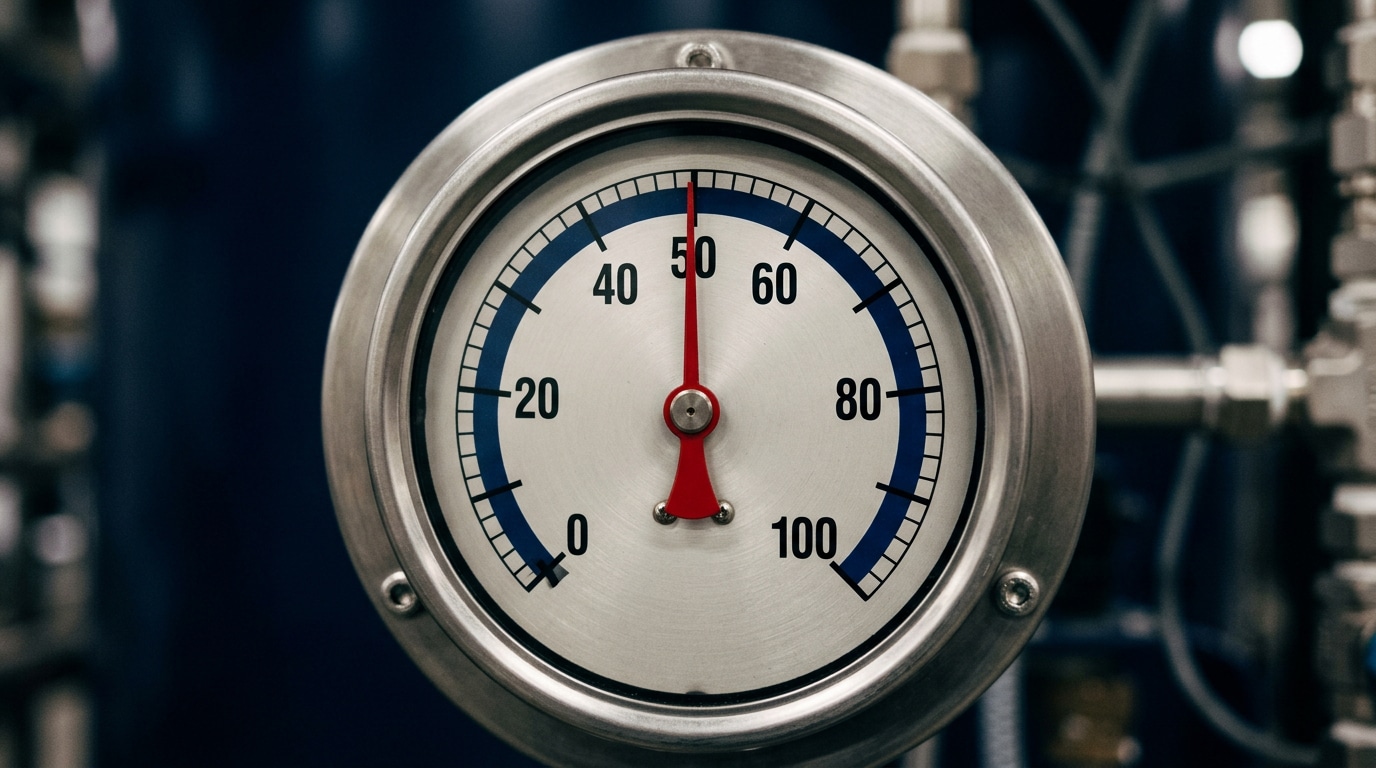

O alcance de medição — também conhecido como faixa de medição ou range — é o intervalo de valores que um instrumento de medição pode medir com as características metrológicas especificadas pelo fabricante. É um dos parâmetros mais importantes na seleção, utilização e calibração de qualquer instrumento.
Quando um técnico seleciona um manômetro com alcance de medição de 0 a 10 bar para monitorar um processo que opera a 7 bar, ele está garantindo que a medição ocorra dentro de uma faixa confiável. Se esse mesmo processo operasse a 12 bar, o manômetro estaria fora do seu alcance, gerando leituras sem validade metrológica e risco de dano ao instrumento.
Compreender o alcance de medição é essencial para profissionais de calibração, metrologia e instrumentação, pois influencia diretamente a exatidão das medições, a escolha dos padrões de referência e os critérios de aceitação utilizados na calibração.
Definição segundo o VIM
O VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia, no item 4.7, define alcance de medição como o “conjunto de valores de grandezas da mesma natureza que pode ser medido por um dado instrumento de medição ou sistema de medição, com incerteza de medição instrumental especificada, sob condições determinadas”.
Essa definição destaca três aspectos fundamentais:
- O alcance está vinculado a uma incerteza de medição declarada
- As condições de operação (temperatura, umidade, posição) devem ser determinadas e controladas
- Fora do alcance, as especificações de exatidão não são garantidas
Alcance de Medição vs. Amplitude (Span) vs. Faixa Nominal
Esses termos são frequentemente confundidos. Entender as diferenças é fundamental para profissionais da área:
- Alcance de medição (range): O intervalo completo expresso pelos limites inferior e superior. Ex: -10 °C a +200 °C
- Amplitude de medição (span): A diferença numérica entre o limite superior e o inferior. No exemplo acima, o span é 210 °C
- Faixa nominal: O alcance indicado pelo fabricante, geralmente arredondado para valores convencionais. Pode diferir ligeiramente do alcance real verificado por calibração
- Alcance efetivo: O alcance real do instrumento confirmado por calibração, que pode ser menor que o nominal devido a limitações do sensor ou do circuito
Na prática da calibração, quando um certificado expressa o erro como percentual do span (ex: ±0,1% do span), ele se refere à amplitude — não ao alcance completo.
Importância do Alcance de Medição na Calibração
O alcance de medição impacta diretamente todo o processo de calibração:
Definição dos pontos de calibração
Os pontos de calibração são distribuídos ao longo do alcance, tipicamente em 0%, 25%, 50%, 75% e 100%. Para instrumentos de alta precisão, podem ser utilizados 7 a 11 pontos. A ABNT NBR ISO/IEC 17025:2017 exige que a calibração cubra a faixa de uso do instrumento.
Seleção dos padrões de referência
O padrão de referência deve cobrir todo o alcance do instrumento sob calibração. Um calibrador de pressão de 0 a 7 bar não pode ser usado para calibrar um manômetro de 0 a 10 bar — o padrão deve igualar ou superar o alcance do instrumento.
Critérios de aceitação
As especificações de exatidão são expressas em relação ao alcance:
- Percentual do span: ±0,1% do span (mais comum em transmissores)
- Percentual da leitura: ±0,5% da leitura (mais comum em multímetros)
- Valor absoluto: ±0,5 °C (comum em termômetros)
- Dígitos: ±3 dígitos (comum em instrumentos digitais)
Incerteza de medição
A incerteza de medição declarada no certificado de calibração é válida apenas dentro do alcance calibrado. Extrapolar resultados para valores fora desse alcance é uma prática incorreta.
Como Escolher o Alcance de Medição Adequado
A seleção correta do alcance de medição é uma decisão técnica que impacta a qualidade das medições:
Regra dos 20% a 80%
Para melhor exatidão, o valor medido deve estar preferencialmente entre 20% e 80% do alcance do instrumento. Nos extremos da faixa (abaixo de 20% e acima de 80%), os erros tendem a ser maiores.
Margem para picos de processo
Considere variações normais do processo e possíveis picos. Se um processo opera normalmente a 6 bar com picos de até 8 bar, um manômetro de 0 a 10 bar é adequado (80% do alcance). Um manômetro de 0 a 6 bar seria inadequado, pois operaria no limite e os picos ultrapassariam o alcance.
Resolução vs. alcance
Quanto maior o alcance em relação ao valor medido, menor a resolução efetiva. Medir 1 bar em um manômetro de 0 a 100 bar fornece muito menos resolução do que em um manômetro de 0 a 2 bar.
Custo e disponibilidade
Instrumentos com alcances menores e mais específicos geralmente oferecem melhor exatidão, mas podem ter custo mais elevado. A decisão deve equilibrar requisitos metrológicos e viabilidade econômica.
Alcance de Medição em Transmissores Inteligentes
Os transmissores inteligentes (HART, Foundation Fieldbus) possuem uma característica especial: o alcance configurável.
- Range do sensor: O alcance máximo que o sensor pode medir (determinado pelo hardware). Ex: 0 a 100 bar
- Range configurado: O alcance operacional definido pelo usuário dentro do range do sensor. Ex: 0 a 25 bar
- Turndown ratio: A razão entre o range máximo do sensor e o range configurado. No exemplo: 100/25 = 4:1
Quanto maior o turndown, menor a exatidão relativa. Fabricantes especificam a exatidão para o range máximo e aplicam fatores de correção para ranges configurados menores.
Perguntas Frequentes
O que acontece se eu medir fora do alcance do instrumento?
Medir fora do alcance pode causar: indicações sem validade metrológica (erros desconhecidos), deformação permanente do sensor (especialmente em manômetros e células de carga), saturação do sinal de saída (em transmissores, a saída fica em 3,8 mA ou 20,5 mA) e danos irreversíveis ao instrumento.
Posso calibrar apenas parte do alcance?
Sim. Se o instrumento é utilizado apenas em uma faixa restrita do seu alcance total, é possível calibrar apenas essa faixa. O certificado deve declarar claramente qual faixa foi calibrada, e as especificações de exatidão são válidas apenas para essa faixa.
Qual a diferença entre alcance de medição e alcance de indicação?
O alcance de indicação é o conjunto de valores que o display do instrumento pode exibir. Pode ser maior que o alcance de medição. Por exemplo, um termômetro digital pode exibir valores de -999 a +999 °C, mas seu alcance de medição (com exatidão garantida) pode ser apenas de -50 °C a +300 °C.
Como o alcance de medição afeta a incerteza?
Instrumentos operando próximos aos extremos do alcance geralmente apresentam maior incerteza. A região central do alcance (entre 20% e 80%) oferece as melhores condições metrológicas. Além disso, em transmissores com turndown elevado, a incerteza percentual do range configurado aumenta proporcionalmente.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine os conceitos de alcance de medição e sua aplicação prática na calibração com os cursos especializados:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Domine os procedimentos completos de calibração e ajuste, desde o zero até o ajuste fino multipontos em transmissores inteligentes.
- Curso Online Análise de Certificado de Calibração — Aprenda a interpretar resultados de calibração e decidir quando o ajuste fino é necessário para atender aos critérios de aceitação.
- Curso Online de Metrologia — Fundamentos de metrologia, incerteza de medição e rastreabilidade para embasar suas decisões de ajuste e calibração.
- Curso Online MSA – Análises do Sistema de Medição – Este curso tem como objetivo descrever e ilustrar as principais funções e etapas do processo do MSA – Análises do Sistema de Medição, O MSA visa avaliação do sistema de medição e tem como objetivo principal identificar e corrigir falhas proveniente do processo de medição, cujo a finalidade é garantir a qualidade final dos produtos, além da melhoria contínua dos processos, produtos e serviços fornecidos pela organização e consequentemente atender as expectativas dos clientes.
Conclusão
O alcance de medição é um conceito fundamental que permeia toda a prática de calibração e metrologia. Desde a seleção do instrumento até a interpretação do certificado de calibração, compreender o alcance e seus conceitos relacionados (span, faixa nominal, alcance efetivo) é essencial para garantir medições confiáveis e rastreáveis.
Para aprofundar seus conhecimentos em alcance de medição e calibração de instrumentos, conheça os cursos e serviços de consultoria da Cirius Quality. Com mais de 40 anos de experiência, ajudamos organizações a alcançar excelência em gestão da qualidade.
