Célula de Carga: Tipos, Classes OIML R 60, Aplicações e Calibração em 2026
Célula de carga (em inglês, load cell) é um transdutor que converte força mecânica (tração, compressão ou ambas) em sinal elétrico proporcional, geralmente em milivolts por volt (mV/V). É o elemento sensor fundamental em balanças industriais, máquinas de tração, sistemas de pesagem em silos e dinamômetros, sendo regulamentada pela OIML R 60 e calibrada conforme ABNT NBR ISO/IEC 17025:2017.
TL;DR: A célula de carga é o sensor que converte força em sinal elétrico através de extensômetros (strain gauges) em ponte de Wheatstone. Em 2026, modelos industriais comuns têm sensibilidade de 2 mV/V, não-linearidade de 0,03%, classes OIML A a D, capacidades de 5 kg a 500 t e grau de proteção IP65 a IP68. Calibração anual em laboratórios acreditados pela CGCRE/INMETRO é prática padrão.
Em qualquer indústria que realize pesagem, medição de força ou ensaios mecânicos, a célula de carga é elemento crítico do sistema de medição. Sua escolha adequada e calibração periódica impactam diretamente a conformidade de produtos, segurança de processos e cumprimento de requisitos regulamentares (INMETRO, IATF 16949, ISO 13485).
Princípio de Funcionamento
A célula de carga opera segundo a Lei de Hooke: a deformação de um material elástico é proporcional à força aplicada (dentro do regime elástico). O princípio envolve quatro etapas:
- A força aplicada deforma o elemento elástico (geralmente aço inoxidável 17-4PH)
- Extensômetros (strain gauges) colados ao elemento sofrem variação de resistência
- Os extensômetros são organizados em ponte de Wheatstone para amplificar o sinal
- A variação de tensão na ponte é proporcional à força (saída tipicamente 2 mV/V)
Tipos de Célula de Carga
Cada tipo é otimizado para aplicação específica:
Single Point (Ponto Único)
Single point é a célula compacta usada em balanças de pequeno porte (até 100 kg). Insensível à posição da carga sobre a plataforma. Aplicação principal: balanças comerciais e de bancada.
Beam (Viga)
Beam ou célula de viga é usada em balanças industriais de médio porte. Formato em viga simples ou dupla. Capacidade típica de 100 kg a 5 t.
Shear Beam (Viga Cisalhante)
Shear beam mede a força através do cisalhamento da viga. Usada em silos, tanques de pesagem e balanças rodoviárias. Capacidade até 500 t.
Compressão
Célula de compressão suporta apenas força compressiva. Geometria cilíndrica ou em forma de moeda. Aplicação em silos, prensas e estruturas.
Tração
Célula de tração mede apenas força de tração. Comum em guindastes, cabos e máquinas de ensaio.

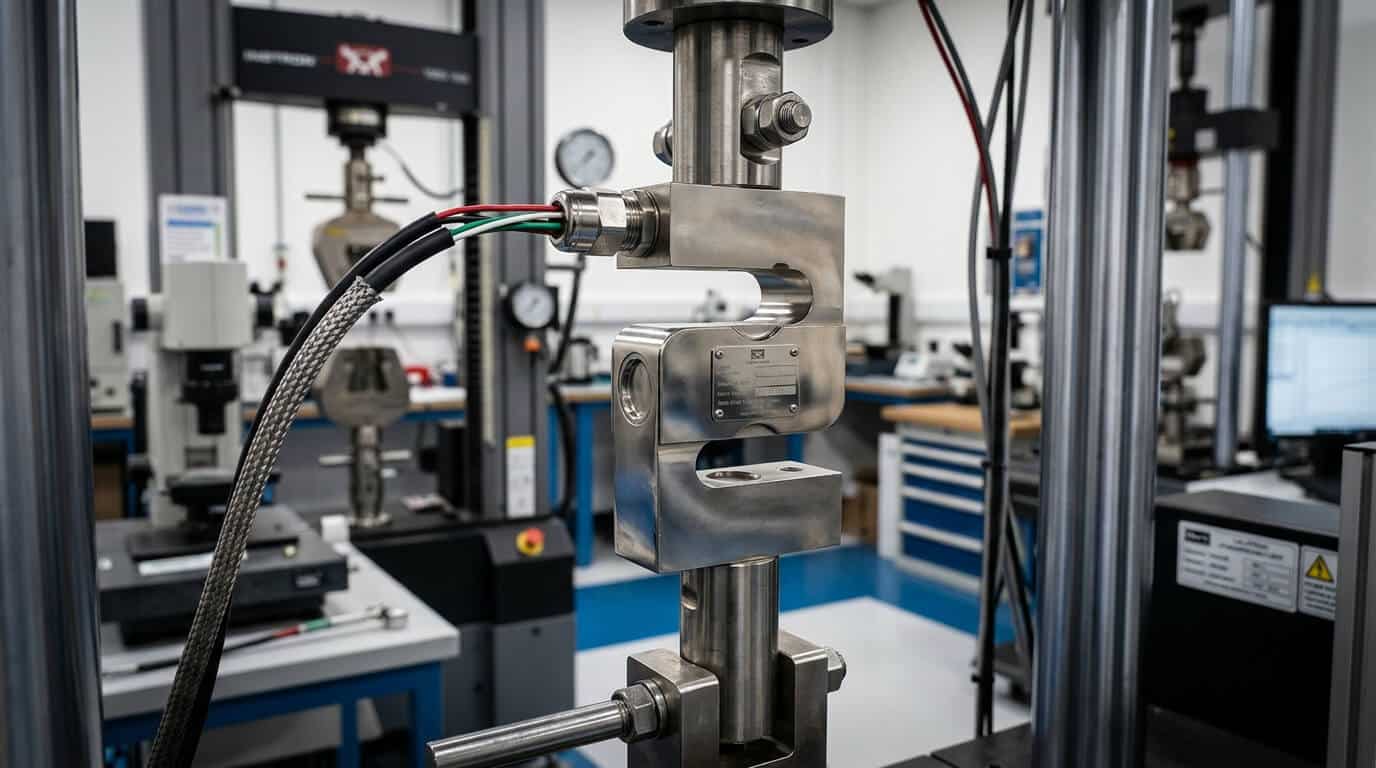

Tração-Compressão (S-Type)
Tração-compressão tipo S é bidirecional, medindo ambos os tipos de força. Formato em S característico. Versátil para máquinas de ensaio universais.
Anel Dinamométrico
Anel dinamométrico é para alta capacidade (até 5000 t). Usado em prensas industriais, testes estruturais e calibração de outras células.
Características Técnicas Típicas
| Parâmetro | Valores Típicos |
|---|---|
| Capacidade nominal | 5 kg a 500 t |
| Sensibilidade | 1 a 3 mV/V (tipicamente 2 mV/V) |
| Não-linearidade | 0,02% a 0,1% do fundo de escala |
| Histerese | 0,02% a 0,05% |
| Repetibilidade | 0,01% a 0,03% |
| Efeito de temperatura | 0,0008% a 0,003% / °C |
| Sobrecarga segura | 150% da nominal |
| Sobrecarga máxima | 200% a 300% |
| Grau de proteção | IP65, IP67, IP68 |
| Material | Aço inox 17-4PH, alumínio, liga de aço |
Classes de Exatidão OIML R 60
A OIML R 60 (Organização Internacional de Metrologia Legal) classifica células de carga em quatro classes:
| Classe | Aplicação | Erro Máximo Típico |
|---|---|---|
| A | Laboratoriais de alta exatidão | ±0,01% do fundo de escala |
| B | Transações comerciais | ±0,02% |
| C | Industrial padrão | ±0,05% |
| D | Uso comum | ±0,1% |
No Brasil, células de carga usadas em metrologia legal (balanças comerciais) devem ter aprovação de modelo do INMETRO.
Aplicações Práticas
Balanças Industriais
Balanças industriais usam células single point ou beam para pesagem de produtos em linhas de produção, balanças rodoviárias (multi-células), balanças de plataforma. Capacidade de 50 kg a 100 t.
Pesagem de Silos e Tanques
Pesagem de silos e tanques industriais usa 3 ou 4 células shear beam ou de compressão, distribuídas para suportar a estrutura. Comum em indústrias química, farmacêutica e alimentícia.
Máquinas Universais de Ensaio
Máquinas universais de ensaio (tração, compressão, fadiga) usam células S-type ou de tração-compressão. Calibradas conforme ISO 376 em laboratórios acreditados.
Dinamômetros
Dinamômetros medem torque e força em motores, transmissões e máquinas rotativas. Usam células especiais com geometria otimizada.
Sistemas de Dosagem
Sistemas de dosagem em indústrias química, farmacêutica e alimentícia usam células de alta exatidão (classe A ou B) para controle preciso de ingredientes.
Robótica e Automação
Robôs industriais e cobots usam sensores de força e torque baseados em células de carga miniaturizadas para controle de força e tato.
Calibração de Célula de Carga
A calibração de células de carga é realizada por dois métodos principais:
Método com Massas Padrão
Aplicação de massas padrão calibradas conforme OIML R 111 sobre a célula em diferentes pontos da faixa. Método mais simples e comum em laboratórios industriais.
Método com Padrões de Força
Comparação com padrão de força calibrado conforme ISO 376. Mais preciso, usado em laboratórios de calibração de alta exatidão acreditados pela CGCRE/INMETRO.
Pontos de Calibração
Tipicamente 5 a 10 pontos distribuídos uniformemente na faixa (0%, 25%, 50%, 75%, 100%) com leituras de subida e descida para avaliar histerese.
Periodicidade
Anual em laboratórios acreditados pela CGCRE/INMETRO. Verificações intermediárias trimestrais usando massa padrão de verificação são boa prática.
Como Selecionar Célula de Carga Adequada
A seleção segue 7 critérios principais:
- Capacidade nominal: 30% acima da carga máxima esperada
- Tipo de força: Tração, compressão ou ambas
- Classe OIML: Conforme exatidão necessária
- Ambiente: IP adequado (IP68 para áreas úmidas)
- Material: Inox para corrosivos, alumínio para econômicos
- Temperatura: Faixa de operação e compensação
- Saída: mV/V analógico ou digital
Erros Comuns e Cuidados
- Sobrecarga: Pode causar deformação permanente
- Choque mecânico: Quedas danificam os strain gauges
- Cargas excêntricas: Em células single point, causam erro
- Temperatura fora da faixa: Compromete a exatidão
- Umidade sem proteção IP adequada: Corrosão dos contatos
- Cabos danificados: Resistência alta afeta o sinal mV/V
Perguntas Frequentes
Qual a diferença entre célula de carga e transdutor de pressão?
Célula de carga mede força (em newtons ou quilogramas-força), enquanto transdutor de pressão mede pressão (em pascal ou bar). Ambos usam princípios similares (extensômetros em ponte de Wheatstone), mas com geometrias diferentes para sensibilidade às respectivas grandezas.
Posso usar célula de carga submersa em água?
Depende do grau de proteção IP. Células com IP67 suportam imersão temporária em água. Células com IP68 suportam imersão prolongada (pressão e profundidade especificadas). Para uso submerso permanente, escolha sempre IP68 com certificação adequada.
Quantas células preciso para pesar um silo?
Tipicamente 3 ou 4 células distribuídas uniformemente sob a estrutura. Três células oferecem suporte estaticamente determinado (não requer ajuste de nível). Quatro células são mais comuns para estabilidade, mas requerem nivelamento adequado para distribuição uniforme da carga.
Com que frequência calibrar células de carga?
Anual em laboratórios acreditados pela CGCRE/INMETRO é prática padrão para a maioria das aplicações. Aplicações críticas (farmacêutica, comércio regulado pelo INMETRO) podem exigir periodicidade menor. Verificações intermediárias com massa padrão de verificação trimestrais aumentam a confiabilidade.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine o uso e calibração de células de carga com os cursos especializados:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda a calibrar células de carga, balanças e sistemas de pesagem industriais.
- Curso Online Análise de Certificado de Calibração — Saiba interpretar certificados de calibração de células de carga e classes OIML.
- Curso Online de Metrologia — Fundamentos de metrologia de massa e força com rastreabilidade ao SI.
- Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.
Conclusão
A célula de carga é o sensor fundamental em sistemas de pesagem e medição de força. Conhecer os tipos, classes OIML R 60, características técnicas e aplicações é essencial para profissionais de instrumentação, qualidade e metrologia. A escolha adequada conforme aplicação, instalação correta e calibração periódica em laboratórios acreditados pela CGCRE/INMETRO garantem medições confiáveis e conformidade com requisitos regulatórios.
