Comparador de medição (em inglês, measurement comparator) é um instrumento de alta sensibilidade que mede pequenas diferenças entre o objeto sob medição e um padrão de referência, indicando apenas o desvio em relação à referência. Conforme o VIM 2012 (JCGM 200:2012), distingue-se dos instrumentos de medição absoluta (que medem o valor total) por sua função comparativa, sendo amplamente utilizado em metrologia dimensional, de massa, força e elétrica.

TL;DR: O comparador de medição mede pequenas diferenças entre peça e padrão, não o valor absoluto. Tipos: mecânicos (relógios comparadores, resolução 1 µm), eletrônicos (0,01 µm), pneumáticos (alta exatidão em tolerâncias apertadas), ópticos (interferometria) e balanças comparadoras (massa). Vantagens: alta sensibilidade, excelente repetibilidade e baixa influência de erros sistemáticos. Em 2026, dominam em calibração de blocos padrão e controle de qualidade industrial.

Em laboratórios de metrologia dimensional acreditados pela CGCRE/INMETRO, indústrias automobilísticas, aeroespaciais e de bens de capital, o comparador de medição é instrumento fundamental para controle de qualidade dimensional e calibrações de alta exatidão. Sua escolha adequada e operação correta impactam diretamente a conformidade de produtos e a competitividade industrial.

Definição Técnica segundo o VIM 2012

O VIM 2012 (JCGM 200:2012) define comparador de medição como instrumento que indica a diferença entre o valor da grandeza medida e o valor de uma grandeza de mesma natureza, tomada como referência. Esta definição estabelece três características essenciais:

• Princípio comparativo: Mede diferença, não valor absoluto
• Referência conhecida: Requer padrão de referência
• Faixa limitada: Apenas pequenas variações em torno do zero

Tipos de Comparador de Medição

Comparador Mecânico (Relógio Comparador)

Comparador mecânico, também chamado relógio comparador ou dial gauge, é o tipo clássico para medidas dimensionais. Possui ponteiro analógico sobre escala graduada. Resolução típica de 0,01 a 0,001 mm. Norma de referência: DIN 879.

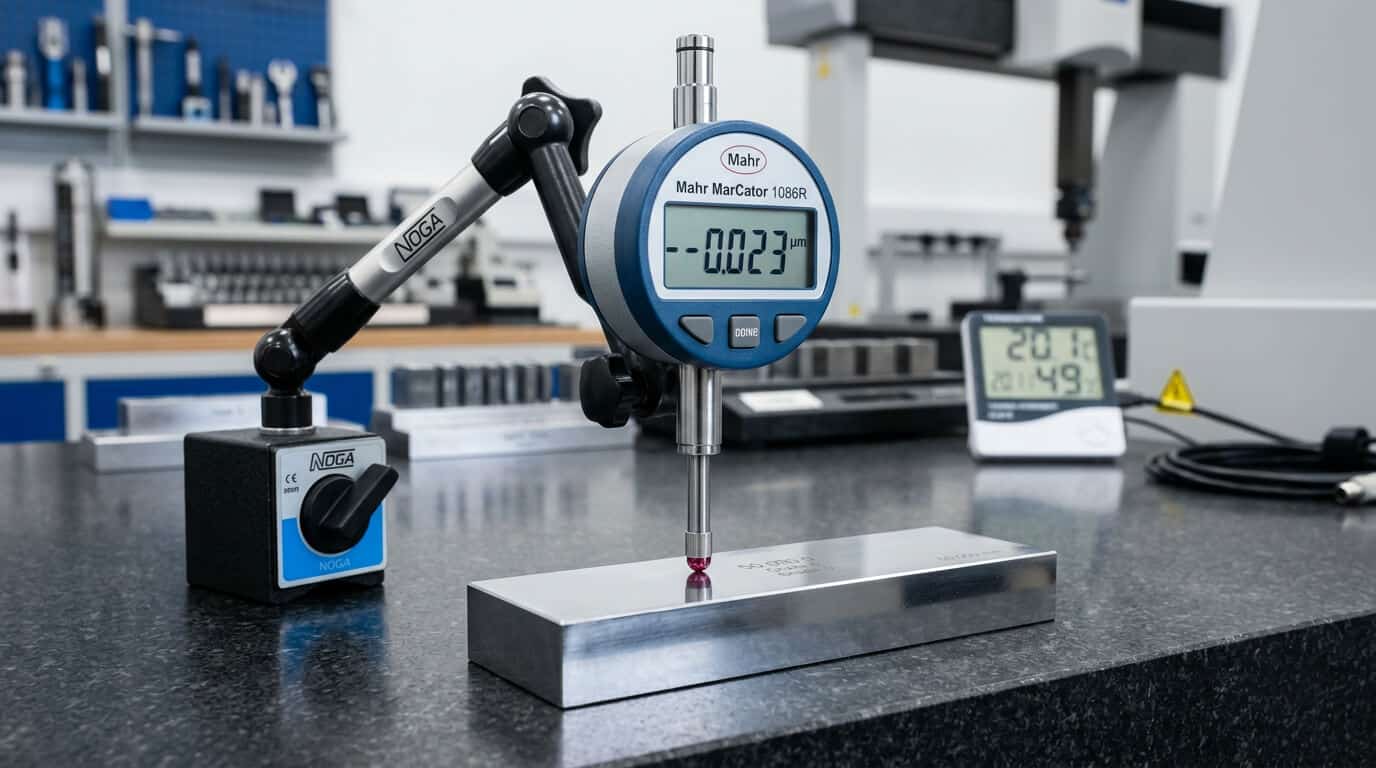

Comparador Eletrônico

Comparador eletrônico possui display digital e maior resolução (até 0,01 µm). Permite registro digital, integração com sistemas de aquisição e cálculos automáticos. Marcas comuns: Mitutoyo, Mahr, Tesa.

Comparador Pneumático

Comparador pneumático usa ar comprimido como elemento de medição. Detecta variações pela mudança no fluxo ou pressão ao redor da peça. Excelente para inspeção em série e tolerâncias muito apertadas. Não toca a peça (sem desgaste).

Comparador Óptico

Comparador óptico usa princípios ópticos (interferometria, ampliação) para medições sem contato. Resoluções nanométricas em interferômetros laser. Aplicações em metrologia primária e semicondutores.

Comparador de Massa (Balança Comparadora)

Balança comparadora compara pequenas diferenças entre massas. Resolução de 0,1 µg em modelos primários. Essencial para calibração de massas padrão classes E0, E1, E2.

Comparador de Força

Comparador de força é usado para calibração de células de carga por comparação com padrões primários (anéis dinamométricos ou células padrão). Mais comum em laboratórios metrológicos primários.

Características Técnicas Típicas

Tipo	Resolução	Faixa	Aplicação
Mecânico	0,01 a 0,001 mm	±1 mm	Inspeção geral, produção
Eletrônico	0,01 a 1 µm	±2 mm	Calibração, alta precisão
Pneumático	0,5 a 5 µm	±0,1 mm	Inspeção 100%, tolerâncias apertadas
Óptico	1 a 100 nm	Limitado	Metrologia primária, semicondutores
Balança comparadora	0,1 µg a 1 mg	Variável	Calibração de massas padrão

Princípio de Funcionamento

O método de medição por comparação segue 4 etapas:

1. Zerar o comparador: Posicionar com padrão de referência e ajustar zero
2. Substituir pela peça: Retirar o padrão, colocar a peça a medir
3. Ler o desvio: Registrar a diferença indicada
4. Calcular o valor real: Valor real = valor do padrão + desvio indicado

Exemplo prático: para medir um eixo de 25 mm usando bloco padrão de 25,000 mm como referência e comparador que indica +0,015 mm → valor real do eixo = 25,000 + 0,015 = 25,015 mm.

Vantagens da Medição por Comparação

Comparadores oferecem 5 vantagens principais sobre medição absoluta:

1. Alta sensibilidade: Detectam variações que medidores absolutos não percebem
2. Excelente repetibilidade: Pequena faixa minimiza efeitos não lineares
3. Baixa influência de erros sistemáticos: Erros do instrumento se cancelam parcialmente
4. Calibração simplificada: Apenas no ponto de referência
5. Adequados para CEP: Excelentes para controle estatístico de processo

Aplicações em Metrologia

Calibração de Blocos Padrão

Calibração de blocos padrão é aplicação clássica. Compara-se o bloco a calibrar com bloco de classe superior usando comparador eletrônico. Permite caracterizar bloco mantendo rastreabilidade ao SI.

Medições Dimensionais

Medições dimensionais incluem diâmetros, comprimentos, alturas e profundidades. Particularmente úteis em peças usinadas com tolerâncias apertadas.

Inspeção em Série

Inspeção em série usa comparadores pneumáticos ou eletrônicos para verificação 100% em linhas de produção. Combina alta velocidade e exatidão.

Calibração de Instrumentos Dimensionais

Calibração de micrômetros, paquímetros e instrumentos similares usa comparadores como referência intermediária em laboratórios acreditados.

Comparação de Massas em Laboratórios Primários

Comparação de massas em laboratórios primários usa balanças comparadoras eletromagnéticas para calibração de massas padrão classe E0 com incerteza de microgramas.

Verificação em Máquinas-Ferramenta

Verificação em máquinas-ferramenta usa comparadores para alinhamento, controle de planicidade e verificação de peças durante a usinagem.

Cuidados Operacionais

Estabilização Térmica

Comparadores de alta resolução são sensíveis à temperatura. Estabilize o comparador, o padrão e a peça à temperatura ambiente do laboratório (idealmente 20 °C ± 1 °C conforme ISO 1) por tempo adequado (30 minutos a 2 horas conforme tamanho).

Verificação Periódica do Zero

Verifique o zero a cada série de medições. Pequenos drifts podem ocorrer devido a variações térmicas, vibração ou movimentação do operador. Re-zere se necessário.

Limpeza das Superfícies de Contato

Resíduos (poeira, óleo, marcas de impressão digital) podem causar erros significativos. Use solventes apropriados (álcool isopropílico) e panos que não soltem fiapos.

Posicionamento Adequado

A peça deve ser posicionada da mesma forma que o padrão. Variações na posição, ângulo ou ponto de contato introduzem erros.

Calibração Rastreável Periódica

Comparadores devem ser calibrados periodicamente em laboratórios acreditados pela CGCRE/INMETRO. Periodicidade típica: anual para uso intenso, bianual para uso moderado.

Comparador vs Instrumento de Medição Absoluta

Aspecto	Comparador	Medição Absoluta
Função	Mede diferença em relação ao padrão	Mede valor total
Requer padrão de referência	Sim	Não (a cada uso)
Resolução típica	Alta (submicrométrica)	Moderada
Faixa de medição	Limitada (±1 mm)	Ampla
Repetibilidade	Excelente	Boa
Aplicação típica	Inspeção, calibração	Medição direta

Erros Comuns no Uso de Comparadores

• Não estabilizar termicamente: Causa erros em medições de precisão
• Esquecer de zerar: Drift acumulado ao longo do tempo
• Posicionamento inconsistente: Peça e padrão em condições diferentes
• Superfície contaminada: Resíduos alteram a leitura
• Padrão de referência inadequado: Classe inferior à necessária
• Aplicação fora da faixa: Resultados não confiáveis nos extremos

Calibração de Comparadores de Medição

Como qualquer instrumento de medição, o comparador deve ser calibrado periodicamente por laboratório com rastreabilidade ao Sistema Internacional de Unidades, preferencialmente acreditado pela RBC. A calibração de um comparador avalia erros de indicação ao longo de sua faixa, a repetibilidade e a histerese. Os resultados são documentados em certificado de calibração com a incerteza de medição associada, informação essencial para que o usuário avalie a adequação do instrumento ao uso pretendido conforme a relação TUR (Test Uncertainty Ratio).

Comparadores Digitais versus Analógicos

Os comparadores analógicos (relógios comparadores) utilizam mecanismo de engrenagens e ponteiro sobre mostrador graduado, sendo robustos e dispensando energia. Os comparadores digitais empregam sistemas eletrônicos de medição (capacitivos ou indutivos), oferecendo leitura direta, maior resolução, saída de dados para sistemas informatizados e funções como zeragem em qualquer ponto e conversão de unidades. A escolha entre os dois depende da resolução exigida, do ambiente de uso e da necessidade de integração com sistemas de coleta automática de dados.

Principais Fontes de Erro na Medição por Comparação

A medição por comparação está sujeita a fontes de erro que devem ser controladas: o erro do próprio padrão de referência (bloco-padrão), a variação de temperatura (que causa dilatação tanto do padrão quanto da peça), a força de medição aplicada, o desgaste da ponta de contato e os erros de paralaxe (em comparadores analógicos). O controle dessas fontes, aliado à correta estimativa de sua contribuição na incerteza de medição, é o que distingue uma medição metrologicamente válida de uma simples leitura.

Seleção do Comparador Adequado

A escolha do comparador correto depende de critérios técnicos bem definidos. O primeiro é a resolução necessária, que deve ser compatível com a tolerância da característica a ser medida — recomenda-se que a resolução seja, no mínimo, dez vezes menor que a tolerância. Outros critérios incluem a faixa de medição, a força de medição admissível para o tipo de peça, a necessidade de saída digital de dados e as condições do ambiente de uso. Selecionar um comparador inadequado compromete tanto a confiabilidade da medição quanto a relação custo-benefício do investimento metrológico.

Conservação e Manutenção de Comparadores

A manutenção adequada prolonga a vida útil e preserva a exatidão do comparador. Boas práticas incluem: armazenar o instrumento em local protegido de poeira e umidade; evitar quedas e impactos que desalinhem o mecanismo; manter a ponta de contato limpa e sem desgaste; e respeitar a periodicidade de calibração. Comparadores analógicos exigem atenção ao mecanismo de engrenagens, enquanto os digitais requerem cuidados com a bateria e o sistema eletrônico. Um programa de manutenção preventiva reduz custos e evita medições inválidas por instrumento descalibrado.

Em resumo, o comparador de medição é um instrumento que combina simplicidade operacional com alta exatidão, desde que corretamente selecionado, calibrado e mantido. Sua aplicação eficaz exige conhecimento metrológico tanto do operador quanto da gestão do laboratório, que deve assegurar a rastreabilidade dos padrões de referência e a competência de quem realiza as medições, conforme os requisitos da ABNT NBR ISO/IEC 17025:2017.

Cabe ressaltar que o uso correto do comparador depende também da competência do operador, requisito explícito da ABNT NBR ISO/IEC 17025:2017. A formação adequada da equipe técnica em técnicas de medição por comparação reduz erros sistemáticos e assegura a repetibilidade dos resultados ao longo do tempo.

Aprofunde Seus Conhecimentos com os Guias da Cirius Quality

Para dominar a terminologia metrológica correta e a gestão de instrumentos de medição em laboratórios acreditados, conheça os guias autorais da Cirius Quality:

• Guia Comentado VIM 2012 (JCGM 200:2012) — o vocabulário internacional de metrologia que padroniza todos esses conceitos.
• Guia Comentado ISO/IEC 17025:2017 — para gestão de equipamentos de medição em laboratórios.

Perguntas Frequentes

Qual a diferença entre comparador e calibrador?

Comparador mede pequenas diferenças entre objeto e padrão (função comparativa). Calibrador é instrumento que serve como padrão de referência ativo, capaz de gerar ou aplicar a grandeza para calibrar outros instrumentos. Comparadores são geralmente passivos; calibradores são ativos.

Posso usar relógio comparador para inspeção 100%?

Sim, especialmente em produção em série. Relógio comparador mecânico é robusto e adequado para inspeção de tolerâncias dimensionais. Para velocidade ainda maior, considere comparadores pneumáticos. Para registro automático, comparadores eletrônicos com interface digital são preferíveis.

Comparadores precisam de calibração?

Sim. Apesar de medirem por comparação, comparadores têm escala própria que pode derivar com o tempo. Calibração periódica em laboratórios acreditados pela CGCRE/INMETRO é necessária. Periodicidade típica: anual para uso intenso, bianual para uso moderado. Verificações intermediárias com padrões de referência são boa prática.

Qual a vantagem do comparador pneumático?

Quatro vantagens principais: (1) sem contato com a peça (sem desgaste), (2) muito rápido (ideal para 100% inspection), (3) excelente para tolerâncias muito apertadas, (4) menos sensível a operador. Limitações: faixa muito restrita, requer fonte de ar limpo, manutenção do sistema pneumático.

Aprenda Mais com os Cursos Online da Cirius Quality

Domine o uso de comparadores de medição em metrologia dimensional com os cursos especializados:

• Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda a usar comparadores na calibração de instrumentos dimensionais.
• Curso Online Análise de Certificado de Calibração — Saiba interpretar certificados de calibração de comparadores e padrões.
• Curso Online de Metrologia — Fundamentos de metrologia dimensional e princípio de comparação.
• Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.

Conclusão

O comparador de medição é instrumento fundamental em metrologia de alta exatidão, especialmente dimensional e de massa. Tipos variados (mecânicos, eletrônicos, pneumáticos, ópticos) atendem diferentes necessidades, do chão de fábrica à metrologia primária. Compreender o princípio comparativo, vantagens sobre medição absoluta e cuidados operacionais são competências essenciais para profissionais de metrologia e controle de qualidade dimensional.
