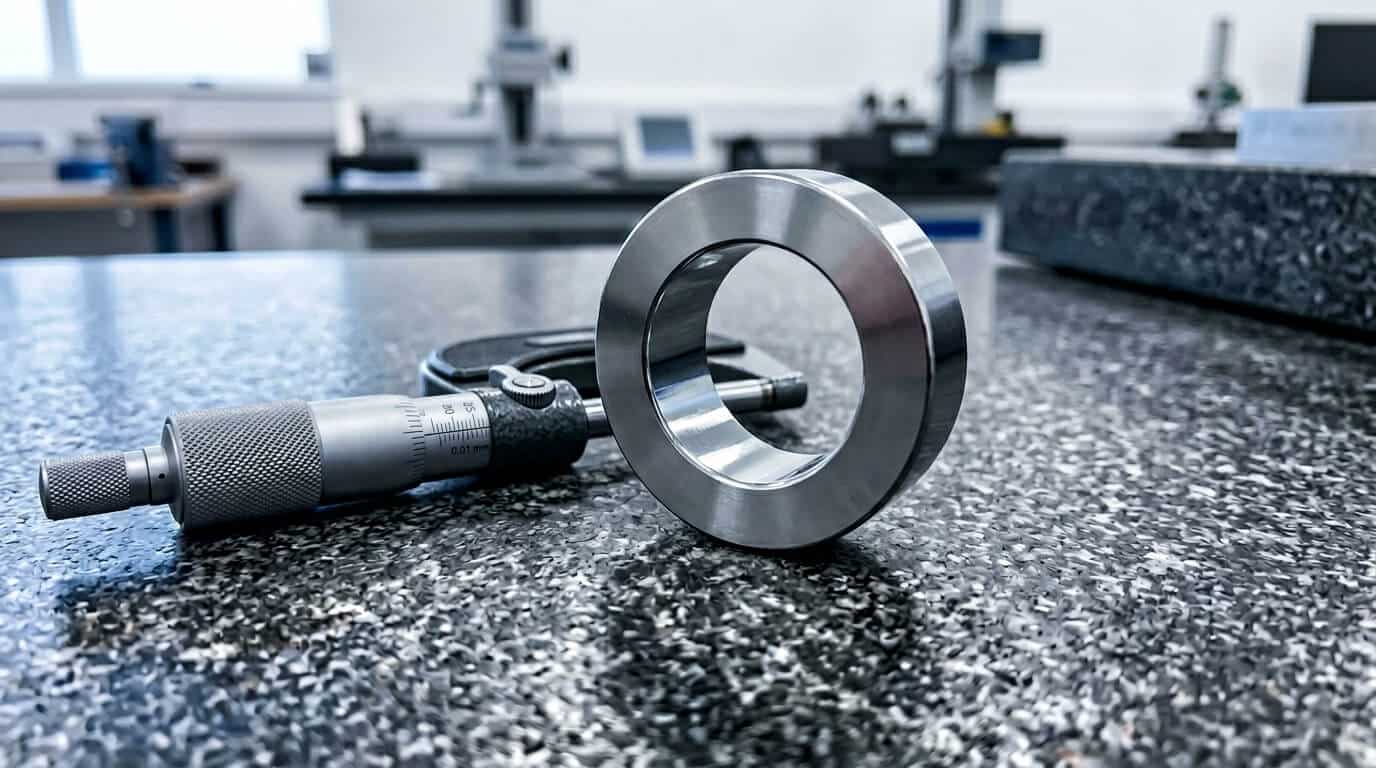

O anel padrão é um instrumento de referência metrológica fundamental em laboratórios de metrologia dimensional e em ambientes industriais que exigem alta exatidão na medição de diâmetros internos. Trata-se de um corpo cilíndrico de aço temperado com diâmetro interno conhecido e rastreável ao Sistema Internacional de Unidades (SI).

Em qualquer laboratório que calibra micrômetros internos, comparadores de furos, calibradores tampão ou máquinas de medição por coordenadas, o anel padrão é uma das ferramentas mais importantes. Sem ele, seria impossível garantir a rastreabilidade e a exatidão das medições internas realizadas em peças mecânicas.

A importância do anel padrão vai além da metrologia laboratorial. No chão de fábrica, anéis padrão são usados para verificações rápidas de furos, calibração de instrumentos de produção e controle estatístico de qualidade em processos de usinagem.

Definição e Características Técnicas

Conforme a norma ISO 463 (Geometrical Product Specifications — Dimensional measuring equipment) e a DIN 2250, o anel padrão é definido como um corpo metálico em forma de anel cuja dimensão interna foi calibrada com alta exatidão e rastreabilidade ao SI.

As características técnicas principais incluem:

• Material: Aço-liga temperado (geralmente SAE 52100) com dureza entre 58 e 62 HRC
• Estabilidade dimensional: Tratamento térmico de envelhecimento para minimizar variações ao longo do tempo
• Acabamento superficial: Retificado e lapidado, com rugosidade Ra inferior a 0,1 μm na superfície interna
• Tolerâncias rigorosas: Circularidade, cilindricidade e paralelismo dentro de microns
• Identificação: Diâmetro nominal, classe de exatidão e número de série gravados na lateral externa

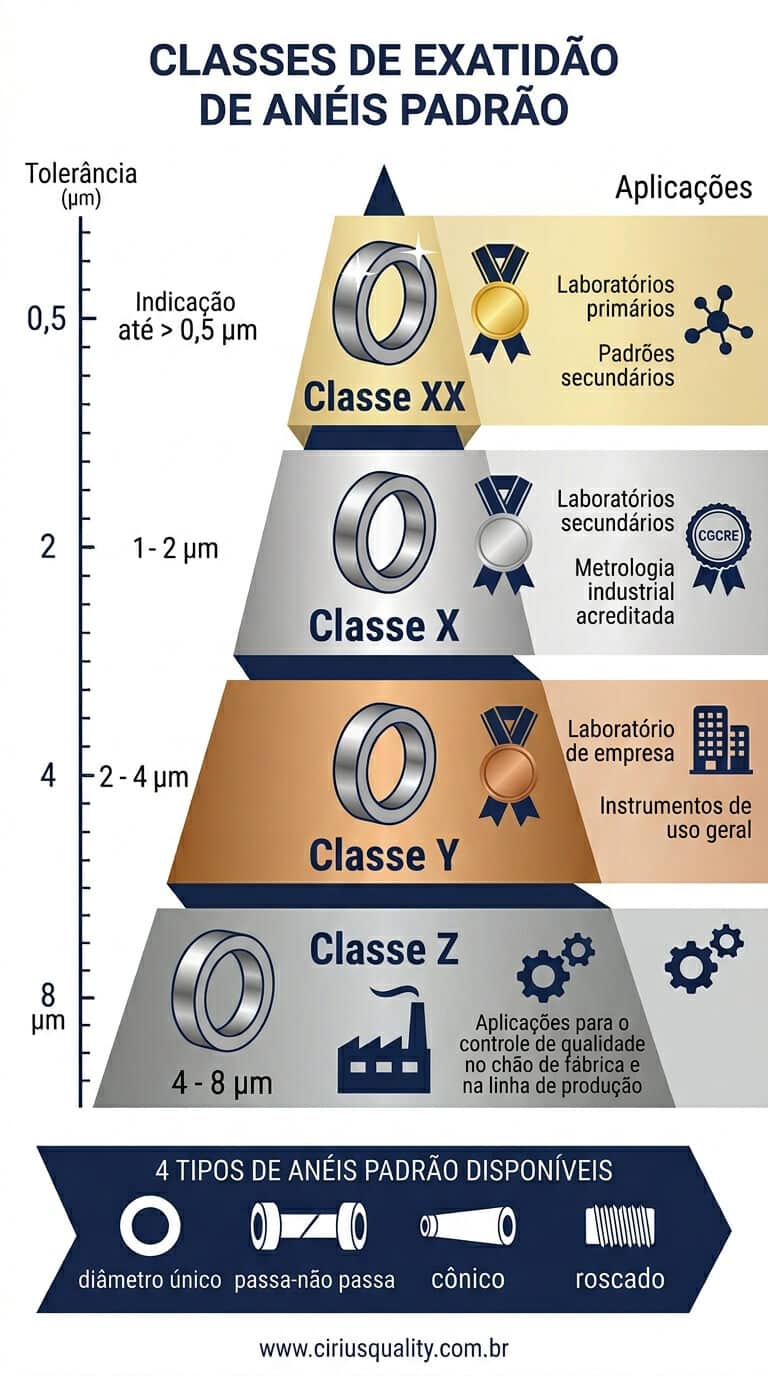

Classes de Exatidão

Os anéis padrão são classificados por classes de exatidão, que indicam a tolerância dimensional permitida em relação ao diâmetro nominal:

Classe XX — Mais Alta Exatidão

Tolerância de até 0,5 μm para diâmetros pequenos. Utilizados em laboratórios primários, calibração de padrões secundários e aplicações de altíssima precisão. Exigem ambiente rigorosamente controlado.

Classe X — Alta Exatidão

Tolerância de 1 a 2 μm. Adequados para calibração de instrumentos de precisão em laboratórios secundários e laboratórios de metrologia industrial acreditados.

Classe Y — Exatidão Intermediária

Tolerância de 2 a 4 μm. Utilizados em laboratórios de empresas e na calibração de instrumentos de uso geral em metrologia industrial.

Classe Z — Exatidão para Chão de Fábrica

Tolerância de 4 a 8 μm. Ideais para uso em ambiente industrial, controle de qualidade na linha de produção e verificações rápidas.

Tipos de Anel Padrão

Anel Padrão de Diâmetro Único

Anel com um único diâmetro interno calibrado. É o tipo mais comum, fornecido individualmente ou em jogos com diferentes tamanhos para cobrir uma faixa de medição.

Anel Padrão Passa-Não Passa

Conjunto de dois anéis com diâmetros diferentes (geralmente representando os limites máximo e mínimo de uma tolerância). Utilizados para verificação rápida de furos em peças usinadas, indicando se a dimensão está dentro da tolerância especificada.

Anel Padrão Cônico

Anéis com geometria cônica, utilizados para verificação de calibradores cônicos, alargadores e outras ferramentas de geometria não cilíndrica.

Anel Padrão Roscado

Anéis com rosca interna calibrada, utilizados para verificação de roscas externas em parafusos e elementos roscados conforme normas DIN, ISO ou ANSI.

Aplicações do Anel Padrão

Calibração de Micrômetros Internos

Os micrômetros internos são utilizados para medir diâmetros de furos. Sua calibração exige anéis padrão em diversos tamanhos, distribuídos ao longo da faixa de medição do instrumento. Tipicamente, calibra-se em pelo menos 5 pontos com anéis padrão classe X ou Y.

Calibração de Comparadores de Furos

Os comparadores de furos (ou medidores de diâmetro interno por contato) usam o anel padrão como referência zero. A partir dessa referência, o instrumento mede pequenas variações em torno do diâmetro nominal. A linearidade do comparador pode ser verificada com múltiplos anéis de tamanhos próximos.

Verificação de Calibradores Tampão

Calibradores tampão (passa-não passa) são ferramentas largamente usadas no controle de qualidade da produção. O desgaste dessas ferramentas pode ser verificado periodicamente usando anéis padrão de referência. Quando o calibrador tampão se desgasta além da tolerância, ele deve ser reparado ou substituído.

Calibração de Máquinas de Medição por Coordenadas (MMC)

As máquinas MMC (CMM em inglês) utilizam anéis padrão para qualificação de apalpadores, verificação da exatidão volumétrica e calibração de tarefas específicas de medição. Anéis padrão classe X são típicos para essa aplicação.

Controle de Qualidade Industrial

Em linhas de produção de peças usinadas, anéis padrão são usados para verificações rápidas de conformidade dimensional, especialmente em processos de inspeção 100% e em controle estatístico de processo.

Procedimento de Uso do Anel Padrão

Etapa 1 — Estabilização Térmica

O anel padrão deve ser mantido no ambiente de calibração por tempo suficiente para atingir equilíbrio térmico (mínimo 30 minutos para anéis pequenos, 1 a 2 horas para anéis grandes). A temperatura de referência é 20 °C, conforme ISO 1.

Etapa 2 — Limpeza

Limpar a superfície interna do anel com pano macio que não solte fiapos, embebido em solvente apropriado (geralmente álcool isopropílico). Verificar que não há partículas, óleo residual ou marcas de impressão digital.

Etapa 3 — Inspeção Visual

Verificar se há marcas, riscos ou sinais de corrosão na superfície interna. Anéis com defeitos visuais devem ser retirados de uso e enviados para reparo ou recalibração.

Etapa 4 — Posicionamento

Posicionar o anel sobre uma base estável e nivelada. Para medições de máxima exatidão, utilizar uma base de granito ou superfície de referência específica.

Etapa 5 — Realização da Medição

Aplicar o instrumento sob calibração com cuidado, evitando esforços excessivos. Realizar múltiplas medições em diferentes posições angulares (geralmente a 0°, 45°, 90° e 135°) para detectar variações de circularidade.

Etapa 6 — Registro

Registrar todas as leituras, as condições ambientais (temperatura e umidade) e identificar o anel padrão utilizado (número de série e certificado de calibração).

Cuidados e Conservação

• Manuseio cuidadoso: Evitar quedas e impactos que podem causar deformações
• Limpeza após uso: Sempre limpar antes de armazenar para evitar oxidação
• Proteção contra corrosão: Aplicar fina camada de óleo protetivo durante o armazenamento
• Estojo individual: Cada anel deve ter seu estojo próprio com proteção contra impactos
• Armazenamento controlado: Em ambiente seco com temperatura estável
• Calibração periódica: Recalibrar conforme histórico de uso, tipicamente a cada 1 a 3 anos
• Registro de uso: Manter histórico de utilizações para análise de tendência

Perguntas Frequentes

Qual a diferença entre anel padrão e calibrador tampão?

O anel padrão é um instrumento de referência calibrado, usado para verificar a exatidão de outros instrumentos. O calibrador tampão é uma ferramenta de produção usada para verificar se uma peça atende a uma tolerância específica (passa-não passa). O anel padrão é mais preciso e tem incerteza menor.

Com que frequência o anel padrão deve ser calibrado?

A frequência depende do uso e da estabilidade demonstrada. Para anéis usados regularmente em laboratórios acreditados, calibração a cada 1 ou 2 anos é típica. Anéis usados raramente podem ter intervalo de até 3 a 5 anos. O histórico de calibrações deve guiar a definição da frequência.

Posso usar anel padrão para calibrar paquímetros?

Anéis padrão são especificamente projetados para medições de diâmetros internos. Para paquímetros, os instrumentos de calibração mais adequados são blocos padrão e padrões dimensionais externos. Anéis podem ser usados apenas para verificar a função de medição interna do paquímetro.

O que fazer se o anel padrão sofre dano?

Anéis com danos visíveis (riscos, amassados, corrosão) devem ser retirados imediatamente de uso. Pequenos danos podem ser corrigidos por recolapsamento ou polimento, mas isso requer recalibração obrigatória. Danos significativos podem inutilizar o anel.

Aprenda Mais com os Cursos Online da Cirius Quality

Domine o uso de anéis padrão e demais padrões de metrologia dimensional com os cursos especializados:

• Curso Online Calibração de Equipamentos e Instrumentos de Medição — Domine os procedimentos completos de calibração e ajuste, desde o zero até o ajuste fino multipontos em transmissores inteligentes.
• Curso Online Análise de Certificado de Calibração — Aprenda a interpretar resultados de calibração e decidir quando o ajuste fino é necessário para atender aos critérios de aceitação.
• Curso Online de Metrologia — Fundamentos de metrologia, incerteza de medição e rastreabilidade para embasar suas decisões de ajuste e calibração.
• Curso Online MSA – Análises do Sistema de Medição – Este curso tem como objetivo descrever e ilustrar as principais funções e etapas do processo do MSA – Análises do Sistema de Medição, O MSA visa avaliação do sistema de medição e tem como objetivo principal identificar e corrigir falhas proveniente do processo de medição, cujo a finalidade é garantir a qualidade final dos produtos, além da melhoria contínua dos processos, produtos e serviços fornecidos pela organização e consequentemente atender as expectativas dos clientes.

Conclusão

O anel padrão é uma ferramenta indispensável na metrologia dimensional, garantindo a rastreabilidade e a exatidão na calibração de instrumentos que medem diâmetros internos. Conhecer suas classes, aplicações e cuidados é essencial para qualquer profissional que atue em laboratórios de calibração ou no controle de qualidade industrial.
