Campo de Medição: O que é, Tipos, Importância na Calibração e Regra dos 20-80%
Campo de medição (em inglês, measurement range) é o conjunto de valores de uma grandeza dentro do qual um instrumento de medição opera com as características metrológicas declaradas pelo fabricante. Define os limites inferior (LRV) e superior (URV) entre os quais o instrumento fornece indicações válidas e rastreáveis ao Sistema Internacional de Unidades (SI).
TL;DR: O campo de medição estabelece os limites em que um instrumento opera com exatidão garantida. Fora desses limites, as indicações são inválidas. Conforme o VIM 2012 (item 4.7), o termo é equivalente a alcance de medição (range) ou faixa de medição. A regra prática “20-80%” determina que o valor medido fique entre 20% e 80% do campo para máxima exatidão.
Em laboratórios acreditados pela ABNT NBR ISO/IEC 17025:2017, indústrias certificadas em ISO 9001 ou IATF 16949, e em qualquer atividade que dependa de medições confiáveis, o campo de medição é parâmetro técnico fundamental. Sua escolha adequada impacta diretamente a exatidão das medições, a vida útil do instrumento e a conformidade dos processos.
Definição Técnica segundo o VIM 2012
O VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia, no item 4.7, define campo de medição como o “conjunto de valores de grandezas da mesma natureza que pode ser medido por um dado instrumento de medição ou sistema de medição, com incerteza de medição instrumental especificada, sob condições determinadas”.
A definição estabelece três elementos essenciais:
- Conjunto de valores: Todos os valores entre os limites inferior e superior
- Incerteza especificada: A exatidão é garantida apenas dentro do campo
- Condições determinadas: Temperatura, umidade e demais condições devem estar dentro dos limites
Termo amplamente equivalente a alcance de medição (range) e faixa de medição no vocabulário metrológico brasileiro.
Componentes do Campo de Medição
| Componente | Sigla | Descrição |
|---|---|---|
| Limite inferior | LRV | Menor valor mensurável (Lower Range Value) |
| Limite superior | URV | Maior valor mensurável (Upper Range Value) |
| Span (amplitude) | SP | Diferença entre URV e LRV |
| Zona morta | DZ | Faixa onde não há resposta detectável |
| Zona de saturação | SZ | Acima do URV, exatidão não garantida |
Exemplo prático: Um transmissor de pressão com campo de medição de 0 a 10 bar tem LRV = 0 bar, URV = 10 bar e Span = 10 bar.
Tipos de Campo de Medição
Unidirecional
Campo unidirecional contém apenas valores positivos ou apenas negativos. É o tipo mais comum em manômetros (0 a 100 bar), termômetros industriais (0 a 1000 °C) e balanças (0 a 100 kg).
Bidirecional
Campo bidirecional inclui valores negativos e positivos. Comum em voltímetros DC (-10 a +10 V), termômetros para baixas temperaturas (-200 a +200 °C) e medidores de vazão diferencial.
Logarítmico
Campo logarítmico usa escala não-linear, com cada unidade representando uma proporção fixa. Aplicado em medidores de nível sonoro (dB), pHmetros (0 a 14) e analisadores espectrais.
Multifaixa
Campo multifaixa permite seleção entre diferentes faixas conforme a aplicação. Comum em multímetros (200 mV, 2 V, 20 V, 200 V, 1000 V), osciloscópios e instrumentos universais.
Importância do Campo de Medição na Calibração
O campo de medição impacta diretamente cinco aspectos da calibração:
- Pontos de calibração: Tipicamente verificados em 0%, 25%, 50%, 75% e 100% do campo
- Padrões de referência: Devem cobrir 100% do campo do instrumento sob calibração
- Critérios de aceitação: Frequentemente expressos como percentual do span
- Incerteza de medição: Varia ao longo do campo, geralmente menor no centro
- Validade dos resultados: Restritos ao campo calibrado
Campo de Medição vs Conceitos Relacionados
| Conceito | Significado | Exemplo |
|---|---|---|
| Campo de medição | Intervalo total entre limites | -10 a +200 °C |
| Alcance de medição (range) | Sinônimo de campo (VIM 2012) | -10 a +200 °C |
| Span (amplitude) | Diferença numérica entre limites | 210 °C |
| Faixa nominal | Valores arredondados pelo fabricante | 0 a 100 bar |
| Faixa efetiva | Verificada pela calibração real | 0,2 a 99,8 bar |
Em transmissores inteligentes HART, o campo é frequentemente configurável dentro de um range máximo do sensor. A razão entre o range máximo e o range configurado é o turndown ratio.

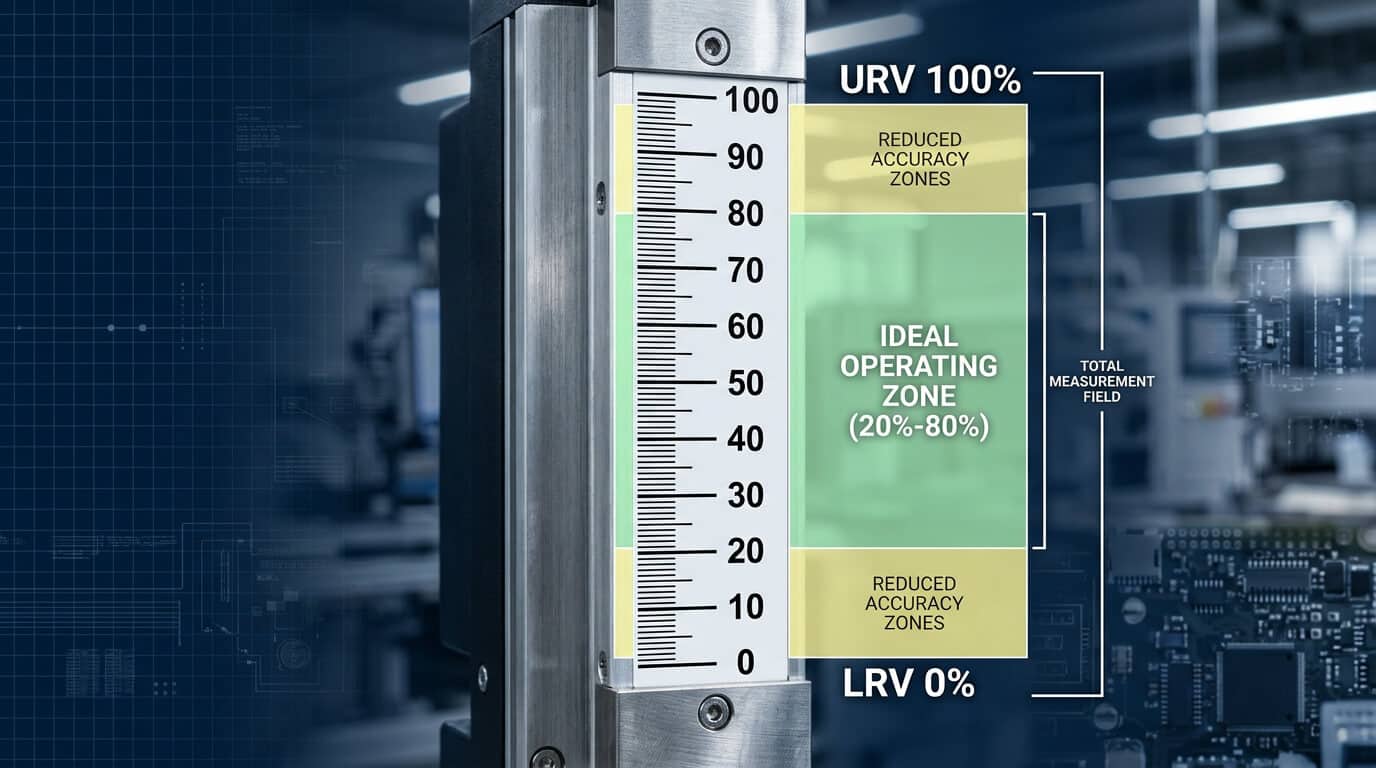

A Regra dos 20-80%
Para máxima exatidão de medição, o valor medido deve estar entre 20% e 80% do campo de medição. Nos extremos, os erros relativos aumentam significativamente devido a:
- Não-linearidades dos sensores
- Efeitos de zona morta no limite inferior
- Saturação próxima ao limite superior
- Erros relativos altos para valores muito pequenos
Exemplo prático: para medir pressão de 7 bar, escolha manômetro de 0 a 10 bar (70% do campo) em vez de manômetro de 0 a 100 bar (apenas 7% do campo). A exatidão absoluta será cerca de 10 vezes melhor no primeiro caso.
Como Escolher o Campo de Medição Adequado
A seleção do campo de medição segue 6 critérios:
- Valor típico de operação: Deve estar entre 20% e 80% do campo
- Picos do processo: URV com margem de 20% acima do pico máximo
- Sobrepressão (manômetros): Resistência a transientes
- Resolução necessária: Campo menor = maior resolução
- Compatibilidade com calibradores existentes: Padrões disponíveis
- Custo: Campos amplos geralmente mais caros
Validade Restrita ao Campo Calibrado
Medições fora do campo calibrado não têm validade metrológica. Conforme requisitos da ABNT NBR ISO/IEC 17025:2017, certificados de calibração devem declarar explicitamente o campo verificado. Resultados extrapolados não são confiáveis.
Perguntas Frequentes
Qual a diferença entre campo de medição e span?
Campo de medição é o intervalo expresso pelos limites inferior e superior (ex: -10 a +200 °C). Span é a diferença numérica entre esses limites (ex: 210 °C). O campo é apresentado como intervalo; o span como um único valor numérico.
O que acontece se eu medir fora do campo de medição?
Medições fora do campo não têm exatidão garantida. Em transmissores, a saída pode saturar (valor mínimo ou máximo do sinal) ou apresentar erros significativos. Em sensores mecânicos, pode haver dano permanente. Em ambos os casos, os resultados não são metrologicamente válidos.
Posso usar a regra dos 20-80% em qualquer instrumento?
A regra dos 20-80% é uma boa prática geral aplicável à maioria dos instrumentos analógicos e transmissores. Para instrumentos digitais modernos com alta linearidade, a regra pode ser flexibilizada para 10-90%. Em transmissores inteligentes com turndown elevado, consulte as especificações específicas do fabricante.
Campo de medição é o mesmo que faixa nominal?
Não. Campo de medição é o intervalo real onde o instrumento opera com exatidão. Faixa nominal é o intervalo declarado pelo fabricante, geralmente arredondado (ex: faixa nominal 0-100 bar pode corresponder a campo efetivo verificado de 0,2 a 99,8 bar). A calibração revela o campo efetivo.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine o conceito de campo de medição e sua aplicação prática com os cursos especializados:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda a selecionar campos de medição adequados e a calibrar em toda a extensão da faixa.
- Curso Online Análise de Certificado de Calibração — Saiba interpretar o campo declarado em certificados e avaliar a adequação ao uso.
- Curso Online de Metrologia — Fundamentos de metrologia incluindo conceitos do VIM 2012 sobre campo, span e incerteza.
- Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.
Conclusão
O campo de medição é parâmetro técnico fundamental que define os limites operacionais de qualquer instrumento de medição. Conhecer seus componentes, tipos, aplicar a regra dos 20-80% e respeitar a validade restrita ao campo calibrado são práticas essenciais para garantir medições confiáveis. A escolha adequada do campo, validada por calibração em laboratórios acreditados pela CGCRE/INMETRO, é diferencial entre laboratórios de excelência e operações com medições questionáveis.
Para aprofundar seus conhecimentos em campo de medição e metrologia aplicada, conheça os cursos e serviços de consultoria da Cirius Quality. Com mais de 40 anos de experiência, ajudamos organizações a alcançar excelência em gestão da qualidade.
