Metrologia, Qualidade

O barômetro padrão é um instrumento de medição de pressão atmosférica utilizado como referência metrológica em laboratórios de calibração e em ambientes onde a medição precisa da pressão atmosférica é fundamental. É um padrão de referência calibrado e rastreável ao Sistema Internacional de Unidades (SI), com incerteza de medição declarada e periodicidade de calibração estabelecida.

Em metrologia, a pressão atmosférica é uma variável crítica que influencia diversas medições: calibração de manômetros (especialmente de pressão absoluta), pesagens de alta precisão (efeito empuxo do ar), medições químicas e físicas, e sistemas de controle ambiental. O barômetro padrão é o instrumento que fornece essa referência confiável, sendo essencial em qualquer laboratório que busque excelência metrológica.

Compreender os tipos, características e aplicações do barômetro padrão é competência fundamental para profissionais de metrologia, qualidade laboratorial e calibração de pressão.

Definição Técnica

Um barômetro padrão se caracteriza por:

• Alta exatidão: Tipicamente entre 0,01 hPa e 0,5 hPa, conforme classe
• Rastreabilidade ao SI: Calibrado em laboratório acreditado pela CGCRE/INMETRO ou equivalente internacional
• Incerteza declarada: Documentada no certificado de calibração
• Estabilidade temporal: Drift mínimo entre calibrações
• Documentação completa: Histórico de calibrações e condições ambientais

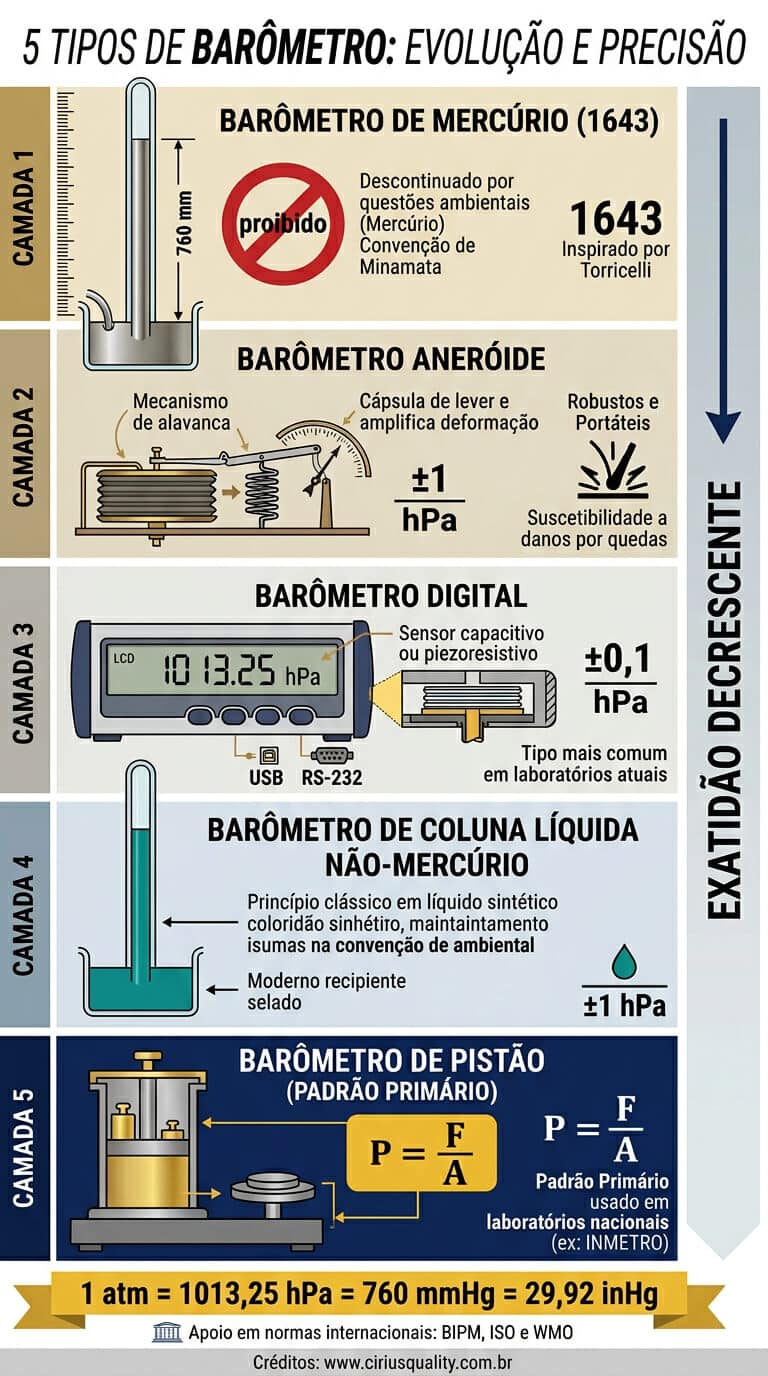

Tipos de Barômetro Padrão

Barômetro de Mercúrio

O padrão clássico, baseado em coluna de mercúrio. Princípio: a pressão atmosférica suporta uma coluna de mercúrio de altura proporcional à pressão. À pressão de 1 atmosfera, a coluna tem aproximadamente 760 mm de altura.

Apesar de sua exatidão histórica, está em desuso devido à toxicidade do mercúrio e regulamentações ambientais (Convenção de Minamata). Ainda existem em alguns laboratórios primários.

Barômetro Aneróide

Mecânico, baseado em câmara aneroide (cápsula metálica fechada com vácuo parcial). Variações na pressão atmosférica deformam a cápsula, e essa deformação é amplificada mecanicamente para indicar a pressão.

Vantagens: portátil, sem mercúrio, robusto. Desvantagens: requer recalibração periódica, sensível a impactos.

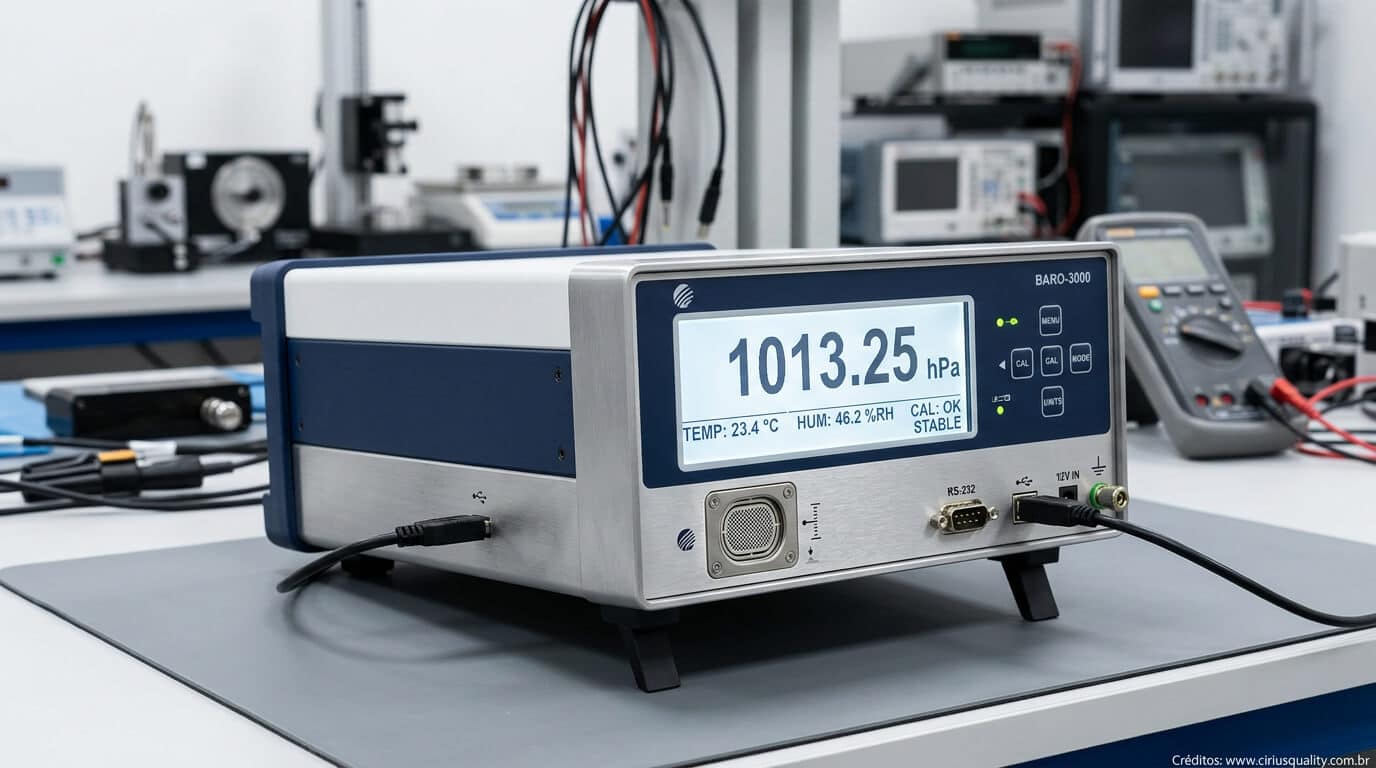

Barômetro Digital

Eletrônico, com sensor capacitivo, piezorresistivo ou de cristal piezoelétrico. É o tipo mais comum em laboratórios modernos:

• Alta exatidão (até 0,01 hPa em modelos premium)
• Compensação automática de temperatura
• Display digital direto
• Saídas analógicas e digitais (RS-232, USB, Ethernet)
• Memória interna para registro
• Função de exportação de dados

Barômetro de Coluna Líquida (Não-Mercúrio)

Versão moderna da coluna de mercúrio, utilizando líquidos alternativos como óleos sintéticos. Mantém o princípio físico da coluna líquida sem o problema ambiental do mercúrio.

Barômetro de Pistão

Padrão primário de altíssima exatidão. Princípio: a pressão atmosférica é determinada pela força de gravidade sobre massas calibradas atuando sobre um pistão de área conhecida (P = F/A). Utilizado em laboratórios primários nacionais.

Características Técnicas Típicas

Faixa de Medição

Tipicamente 800 a 1100 hPa, cobrindo as variações naturais da pressão atmosférica em qualquer altitude habitada do planeta. Modelos para altitudes elevadas têm faixas diferentes.

Resolução

Em barômetros padrão modernos, tipicamente 0,01 hPa. Em modelos meteorológicos básicos, 0,1 hPa.

Exatidão

Variando conforme a classe:

• Padrões primários: ±0,01 hPa
• Padrões de transferência: ±0,03 hPa a ±0,1 hPa
• Padrões de trabalho: ±0,1 hPa a ±0,3 hPa
• Barômetros de uso geral: ±0,3 hPa a ±1 hPa

Estabilidade Temporal

Tipicamente <0,1 hPa por ano em modelos digitais de qualidade. A estabilidade é avaliada através do histórico de calibrações.

Compensação de Temperatura

Modelos digitais possuem compensação automática, eliminando erros causados por variações de temperatura ambiente.

Saídas e Comunicação

• Display digital local
• RS-232, RS-485 para comunicação serial
• USB para conexão com computadores
• Ethernet em modelos avançados
• Saídas analógicas (4-20 mA, 0-10 V)

Aplicações Importantes

Calibração de Manômetros Absolutos

Manômetros que medem pressão absoluta (com referência zero igual ao vácuo absoluto) precisam de barômetro padrão para definir o ponto de referência. A pressão atmosférica medida pelo barômetro é subtraída para obter a pressão manométrica equivalente.

Pesagens de Alta Precisão

Em metrologia de massa primária, o efeito do empuxo do ar deve ser corrigido. Isso requer conhecimento preciso da densidade do ar, que depende da pressão atmosférica, temperatura e umidade. O barômetro padrão fornece a pressão necessária para esse cálculo:

Densidade do ar ≈ (P / R_específico × T) × correção de umidade

Monitoramento Ambiental em Laboratórios

Laboratórios acreditados conforme ABNT NBR ISO/IEC 17025:2017 devem monitorar e registrar a pressão atmosférica quando esta influencia os resultados. O barômetro padrão fornece esses dados com rastreabilidade.

Calibração de Altímetros

Altímetros baseados em pressão (utilizados em aviação e ciências atmosféricas) são calibrados usando barômetros padrão como referência. A relação entre pressão e altitude é fundamental para esses instrumentos.

Análises Físico-Químicas

Diversas análises físico-químicas têm seus resultados influenciados pela pressão atmosférica. Em cromatografia gasosa, espectrometria e outras técnicas, o barômetro padrão fornece a correção necessária.

Estações Meteorológicas

Em meteorologia, barômetros padrão servem como referência para calibrar barômetros de campo e estações automáticas, garantindo consistência das medições para previsões meteorológicas.

Unidades de Medida da Pressão Atmosférica

Conhecer as unidades é essencial para usar corretamente o barômetro:

• Pascal (Pa): Unidade SI fundamental. 1 Pa = 1 N/m²
• Hectopascal (hPa): 100 Pa. Equivalente ao milibar (mbar). Unidade padrão em meteorologia internacional
• Quilopascal (kPa): 1000 Pa. Comum em manômetros industriais
• Milímetros de mercúrio (mmHg): Tradicional, ainda usada em medicina
• Torr: Equivalente ao mmHg
• Polegadas de mercúrio (inHg): Comum em aviação americana
• Atmosfera padrão (atm): 1 atm = 1013,25 hPa
• Bar: 1 bar = 1000 hPa ≈ 1 atm

Conversões importantes:

• 1 hPa = 0,75006 mmHg
• 1 hPa = 0,02953 inHg
• 1 atm = 760 mmHg = 1013,25 hPa

Calibração de Barômetros Padrão

Barômetros padrão devem ser calibrados periodicamente para manter sua confiabilidade metrológica:

Padrões de Referência

Em laboratórios acreditados, a calibração utiliza padrões primários como balanças de pressão (dead weight testers) ou barômetros de pistão. Esses padrões mantêm rastreabilidade ao SI através de hierarquia de calibrações até o BIPM.

Procedimento

Tipicamente:

1. Estabilização térmica do barômetro no laboratório
2. Calibração em pelo menos 5 pontos da faixa de medição
3. Avaliação de repetibilidade
4. Verificação em diferentes orientações (se aplicável)
5. Cálculo de incerteza conforme GUM
6. Emissão de certificado com rastreabilidade documentada

Periodicidade

Tipicamente anual em uso laboratorial. Para padrões primários, podem ser maiores. A periodicidade deve ser baseada em histórico de estabilidade demonstrada.

Cuidados Operacionais

Para manter o desempenho metrológico, observe:

• Ambiente estável: Temperatura controlada (20 °C ± 2 °C ideal), longe de fontes de calor
• Sem vibrações: Evitar instalação próxima a equipamentos vibratórios
• Posicionamento adequado: Posição vertical para barômetros de coluna líquida ou aneróides
• Bateria/alimentação: Verificar carga e estabilidade em modelos digitais
• Proteção contra impactos: Especialmente importante em modelos aneróides
• Comparação periódica: Com referência externa (estação meteorológica próxima)
• Limpeza: Conforme recomendações do fabricante

Como Selecionar um Barômetro Padrão

Critérios para escolha:

• Exatidão necessária: Aplicar regra dos 4:1 em relação à tolerância da aplicação
• Faixa de medição: Adequada à altitude do local de uso
• Compensação automática: De temperatura e altitude
• Saídas de comunicação: Compatibilidade com sistemas existentes
• Estabilidade temporal: Histórico do fabricante
• Disponibilidade de calibração: Em laboratórios acreditados acessíveis
• Custo total: Aquisição + calibração periódica + manutenção

Erros Comuns no Uso de Barômetros Padrão

• Não considerar altitude: Pressão atmosférica varia significativamente com altitude
• Ignorar temperatura: Em modelos sem compensação automática
• Confusão entre unidades: hPa, mbar, mmHg, inHg
• Confundir pressão atmosférica com manométrica: Diferença fundamental
• Não recalibrar regularmente: Drift compromete a confiabilidade
• Posicionamento inadequado: Próximo a janelas, ventilação ou fontes de calor

Perguntas Frequentes

Por que a pressão atmosférica é importante na metrologia?

A pressão atmosférica influencia diretamente medições de pressão absoluta (manômetros), pesagens de alta precisão (efeito empuxo do ar), análises físico-químicas e diversas outras grandezas. Sem conhecimento preciso da pressão atmosférica, essas medições teriam erros sistemáticos.

Posso usar barômetro de estação meteorológica como padrão?

Não recomendado. Barômetros meteorológicos comuns têm exatidão da ordem de ±1 hPa ou pior, inadequada para uso como padrão metrológico. Para metrologia, é necessário barômetro padrão calibrado e rastreável.

Com que frequência calibrar o barômetro padrão?

Tipicamente anual para uso em laboratórios acreditados. Pode ser estendido para 18 ou 24 meses se histórico de estabilidade demonstrar isso. Padrões primários podem ter periodicidades maiores baseadas em comparações com referências internacionais.

O que substituiu os barômetros de mercúrio?

Barômetros digitais com sensores eletrônicos (capacitivos, piezorresistivos) são os principais substitutos. Para padrões primários, balanças de pressão tipo dead weight tester e barômetros de pistão são utilizados.

Aprenda Mais com os Cursos Online da Cirius Quality

Domine o uso e calibração de barômetros padrão com os cursos especializados:

• Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda os procedimentos de calibração de instrumentos de pressão incluindo barômetros padrão.
• Curso Online Análise de Certificado de Calibração — Saiba interpretar certificados de calibração de barômetros padrão e avaliar adequação ao uso.
• Curso Online de Metrologia — Fundamentos de metrologia de pressão, unidades e rastreabilidade.
• Curso Online MSA – Análises do Sistema de Medição — Aprenda a aplicar análises estatísticas em sistemas de medição (R&R, bias, linearidade, estabilidade) conforme metodologia AIAG e requisitos da IATF 16949.

Conclusão

O barômetro padrão é um instrumento fundamental em qualquer laboratório de metrologia que busque excelência. Sua função vai muito além da simples medição de pressão atmosférica: é elemento essencial para calibração de manômetros absolutos, pesagens de alta precisão e diversas outras aplicações que dependem do conhecimento exato da pressão ambiental. Investir em barômetro padrão de qualidade, com calibração periódica e cuidados adequados, é investir na qualidade metrológica do laboratório.
