Ajuste de Zero em Instrumentos de Medição: O que é, Procedimento e Boas Práticas
O ajuste de zero é a primeira e mais fundamental operação de ajuste em qualquer instrumento de medição. Consiste em corrigir a indicação do instrumento no ponto inicial da sua faixa de medição, garantindo que ele indique exatamente zero (ou o valor mínimo da faixa) quando nenhuma grandeza está sendo aplicada.
Todo profissional de calibração e metrologia sabe que um instrumento com o zero deslocado compromete todas as medições ao longo da faixa. Se um termômetro indica 0,5 °C quando está em um banho de gelo a 0,0 °C, todas as suas leituras terão pelo menos esse desvio de 0,5 °C.
O ajuste de zero é sempre o primeiro passo na sequência de ajustes de calibração. Sem ele corretamente realizado, os ajustes de span e linearidade partem de uma referência errada, comprometendo todo o procedimento.
Definição Técnica segundo o VIM
Conforme o VIM 2012 (JCGM 200:2012) — Vocabulário Internacional de Metrologia, o ajuste de zero é uma forma de ajuste de instrumento de medição que faz a indicação do instrumento corresponder a um valor nulo da grandeza medida ou ao valor inicial da faixa de medição.
A ABNT NBR ISO/IEC 17025:2017 exige que laboratórios mantenham seus equipamentos de medição em condições adequadas de funcionamento, incluindo a realização de ajustes quando a calibração indicar necessidade.
Diferença entre Ajuste de Zero, Tara e Offset
Esses três conceitos são frequentemente confundidos, mas têm significados distintos:
- Ajuste de Zero: Correção permanente do ponto inicial do instrumento. Altera a referência interna do equipamento. Realizado durante a calibração.
- Tara (Tare): Compensação temporária de um valor conhecido. Comum em balanças para descontar o peso do recipiente. Não altera a calibração do instrumento.
- Ajuste de Offset: Correção de um deslocamento constante em toda a faixa de medição. Enquanto o ajuste de zero corrige apenas o ponto inicial, o offset pode afetar toda a curva de resposta.
Quando o Ajuste de Zero é Necessário
O ajuste de zero deve ser realizado nas seguintes situações:
- Desvio identificado na calibração: Quando o certificado de calibração mostra erro no ponto zero acima do critério de aceitação
- Deriva temporal: Envelhecimento de componentes eletrônicos e sensores que causa deslocamento gradual do zero
- Após manutenção: Troca de sensor, placa eletrônica ou qualquer componente que afete a referência do instrumento
- Mudanças ambientais significativas: Variações de temperatura ambiente, pressão atmosférica ou umidade que afetam a estabilidade do zero
- Antes de outros ajustes: Sempre que for necessário ajustar span ou linearidade, o zero deve ser verificado e corrigido primeiro
- Instalação de instrumento novo: Na comissionamento de novos instrumentos no processo industrial
Procedimento Completo de Ajuste de Zero
Etapa 1 — Preparação e Estabilização
Antes de iniciar o ajuste, garanta que:
- O instrumento esteja energizado pelo tempo recomendado pelo fabricante (warm-up)
- As condições ambientais estejam dentro dos limites especificados (temperatura, umidade)
- O instrumento esteja em equilíbrio térmico com o ambiente
- Os padrões de referência estejam disponíveis e com calibração vigente
Etapa 2 — Aplicação da Condição de Zero
A forma de aplicar o zero varia conforme o tipo de grandeza medida:
- Pressão: Despressurizar completamente (ventilar para atmosfera na medição manométrica) ou aplicar vácuo absoluto (na medição de pressão absoluta)
- Temperatura: Inserir o sensor em banho de gelo (0 °C) ou em ponto fixo de temperatura conhecida
- Massa: Remover toda carga do prato da balança
- Corrente/Tensão: Curto-circuitar os terminais de entrada (para corrente) ou abrir circuito (para tensão)
- Vazão: Garantir vazão zero (válvulas fechadas, sem fluxo)
Etapa 3 — Leitura e Registro do Erro
Aguarde a estabilização da leitura e registre o valor indicado. Este é o erro de zero “como encontrado”. Compare com o critério de aceitação para determinar se o ajuste é necessário.
Etapa 4 — Execução do Ajuste
O método de ajuste depende do tipo de instrumento:
- Instrumentos analógicos: Gire o potenciômetro de zero (identificado como “ZERO”, “NULL” ou “OFFSET”) com chave de fenda até a indicação corresponder ao valor zero
- Instrumentos digitais: Acesse o menu de calibração e utilize a função “Auto Zero”, “Zero Adjust” ou “Null”
- Transmissores HART: Via comunicador portátil, execute a função “Lower Trim” ou “Sensor Trim Lower” com o valor de referência zero aplicado
- Transmissores Foundation Fieldbus: Acesse o bloco de transdutor e execute o trim do sensor no ponto inferior

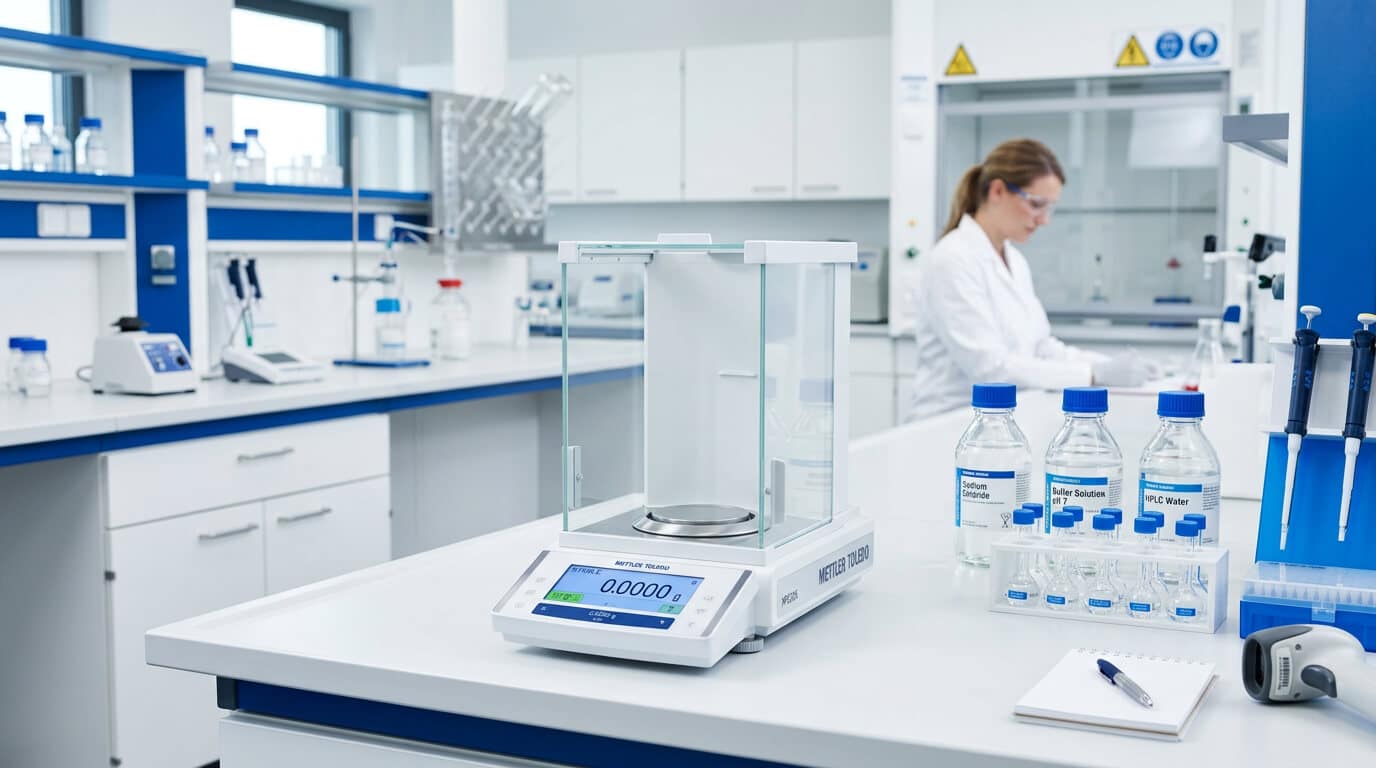

- Balanças de precisão: Utilize a função de calibração interna ou ajuste com massa padrão de valor zero (prato vazio)
Etapa 5 — Confirmação e Documentação
Após o ajuste, verifique que a indicação agora corresponde ao valor zero de referência dentro da tolerância aceitável. Registre o valor “como deixado” e prossiga para o ajuste de span se necessário.
Boas Práticas no Ajuste de Zero
- Sempre ajuste o zero antes do span: A sequência correta é zero → span → linearidade. Inverter a ordem compromete o resultado
- Verifique o zero após ajustar o span: Os ajustes são interdependentes. Após o span, confirme que o zero permanece correto
- Respeite o tempo de warm-up: Instrumentos eletrônicos podem levar de 15 minutos a 2 horas para estabilizar
- Documente antes e depois: Registre os valores “como encontrado” e “como deixado” para rastreabilidade e análise de tendências
- Use padrões adequados: O padrão de referência deve ter incerteza pelo menos 4 vezes menor que a tolerância do instrumento
- Não confunda tara com ajuste de zero: A tara é temporária e não corrige a calibração do instrumento
Erros Comuns no Ajuste de Zero
- Ajustar sem estabilização: Realizar o ajuste antes do instrumento atingir equilíbrio térmico gera um zero falso
- Não verificar após o ajuste de span: O span pode deslocar ligeiramente o zero, necessitando nova correção
- Usar a função “tara” como ajuste de zero: A tara é uma compensação temporária, não uma correção de calibração
- Ignorar condições ambientais: Temperatura e pressão atmosférica afetam diretamente o ponto zero de muitos instrumentos
- Não registrar o valor “como encontrado”: Esse registro é essencial para análise de tendência e determinação de intervalos de calibração
Perguntas Frequentes
Qual a diferença entre ajuste de zero e zeragem?
Na prática, são termos equivalentes. “Zeragem” é um termo coloquial usado na indústria para se referir ao ajuste de zero. Tecnicamente, o termo correto conforme o VIM é “ajuste de instrumento de medição” com especificação do ponto ajustado.
Posso ajustar o zero sem padrão de referência?
Para o ajuste de zero, a condição de referência é frequentemente uma condição física conhecida (pressão atmosférica, banho de gelo, prato vazio). Em muitos casos, não é necessário um padrão de referência calibrado para o ponto zero, mas é necessário garantir que a condição de zero esteja corretamente estabelecida.
Com que frequência o ajuste de zero deve ser feito?
O ajuste de zero só deve ser realizado quando a calibração periódica identificar desvio fora da tolerância. Alguns instrumentos industriais possuem função de “auto-zero” que pode ser executada pelo operador antes de cada uso, mas isso não substitui a calibração periódica com padrões rastreáveis.
O ajuste de zero corrige todos os erros do instrumento?
Não. O ajuste de zero corrige apenas o desvio no ponto inicial da faixa. Erros de ganho (span), linearidade e histerese requerem ajustes específicos ou, em alguns casos, podem indicar necessidade de manutenção ou substituição do instrumento.
Aprenda Mais com os Cursos Online da Cirius Quality
Domine os procedimentos de ajuste de zero e todas as técnicas de calibração com os cursos especializados da Cirius Quality:
- Curso Online Calibração de Equipamentos e Instrumentos de Medição — Aprenda os procedimentos práticos de ajuste de zero, span, offset e linearidade em instrumentos analógicos, digitais e transmissores inteligentes.
- Curso Online Análise de Certificado de Calibração — Saiba interpretar os resultados de calibração e identificar quando o ajuste de zero é necessário a partir dos dados do certificado.
- Curso Online de Metrologia — Fundamentos de metrologia, rastreabilidade, incerteza de medição e o Vocabulário Internacional de Metrologia (VIM).
Conclusão
O ajuste de zero é o alicerce de todo procedimento de calibração. Sem um zero correto, nenhum outro ajuste terá resultado confiável. Seguir a sequência correta (zero → span → linearidade), documentar os resultados e utilizar padrões adequados são práticas essenciais para garantir medições confiáveis.
Para aprofundar seus conhecimentos em ajuste de zero e calibração de instrumentos, conheça os cursos e serviços de consultoria da Cirius Quality. Com mais de 40 anos de experiência, ajudamos organizações a alcançar excelência em gestão da qualidade.
